Nerezové klapky přímé, navařovací (S-S), pneumaticky ovládané

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

Ceny jsou uváděné bez DPH
Varianta
Kód
Dostupnost
Cena bez DPH
Počet kusů
DN20 BVWP_20
BVWP_20
skladem
2 856,10 Kč
Detail
DN25 BVWP_25
BVWP_25
skladem
2 847,30 Kč
Detail
DN32 BVWP_32
BVWP_32
skladem
2 861,90 Kč
Detail
DN40 BVWP_40
BVWP_40
skladem
2 951,40 Kč
Detail
DN50 BVWP_50
BVWP_50
skladem
3 072,90 Kč
Detail
DN65 BVWP_65
BVWP_65
skladem
3 350,70 Kč
Detail
BVWP_80
skladem
5 400,60 Kč
Detail
BVWP_100
skladem
5 864,50 Kč
Detail

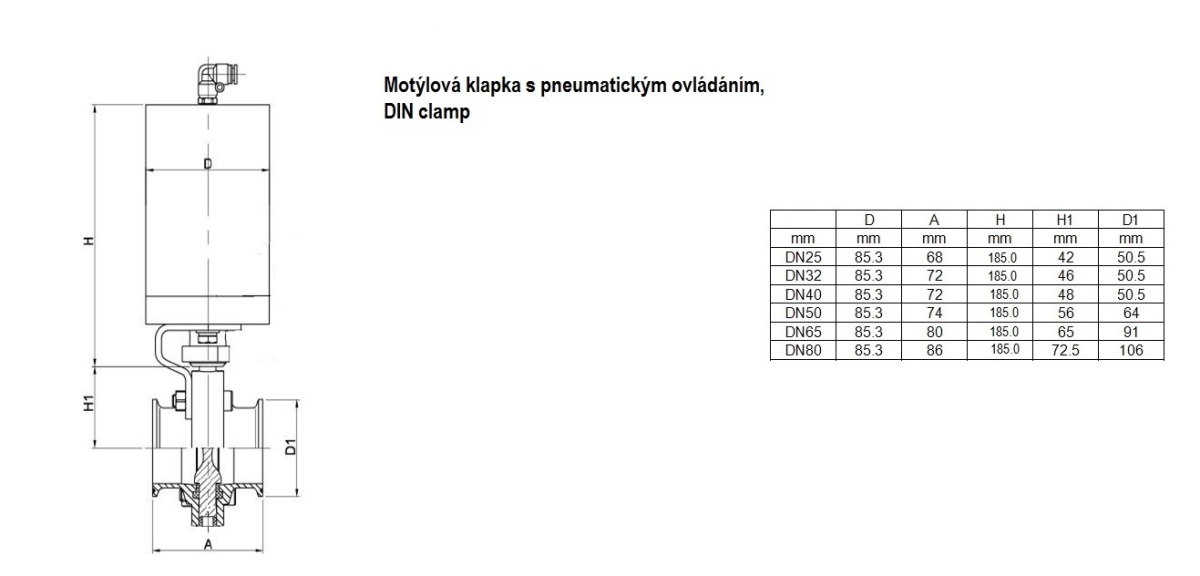

Základní informace

  • Průměr ovládací hřídele 17 mm.
  • Výška pohonu s unašečem: 185 mm
  • Průměr pohonu: 85.3 mm
  • Kroutící moment: 20 Nm
  • Ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
  • Pracovní teplota: -10 °C až 100 °C
  • Rychlost přestavení: 1.5 sec/90°
  • Materiál AISI 304

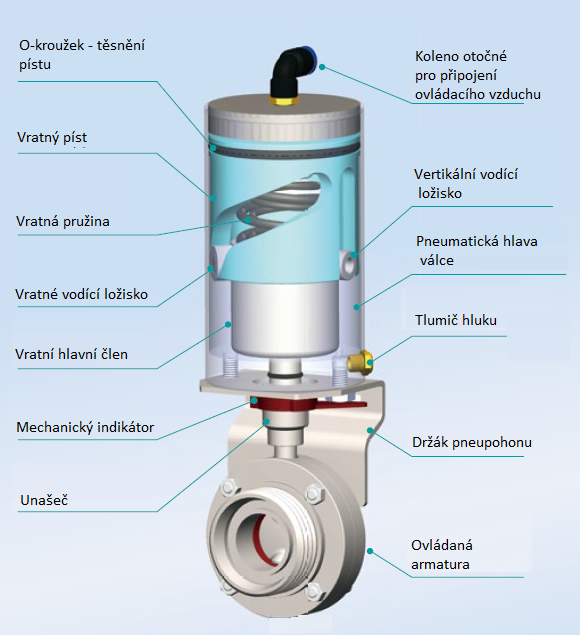

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

Pro ovládání pneumatického pohonu je třeba pohon doplnit pilotním (elektromagne­tickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možní klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzavřeno). Tato konfigurace Vám umožní ovládat klapku přes řídící systém se zpětnou vazbou v jaké poloze se klapka nachází.

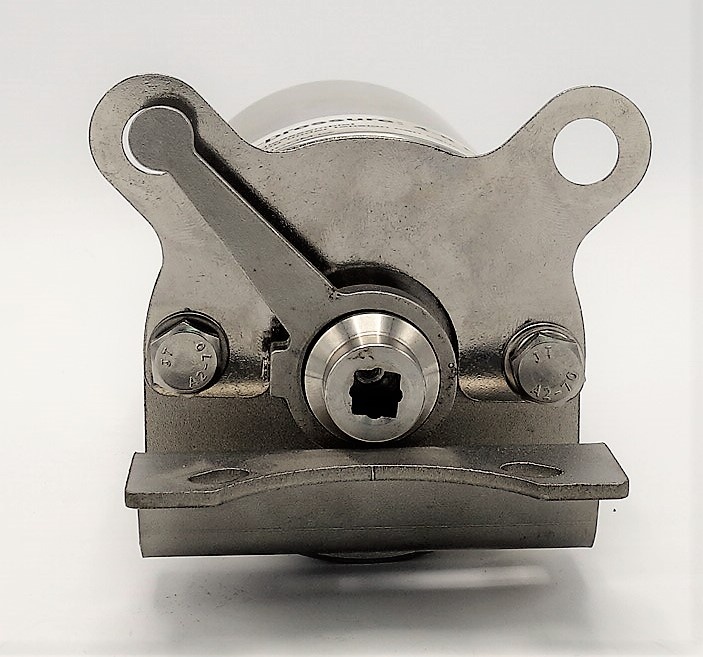

Poloha klapky je rovněž indikována (vizuálně) čepem, který je osazen na ovládací hřídeli.
