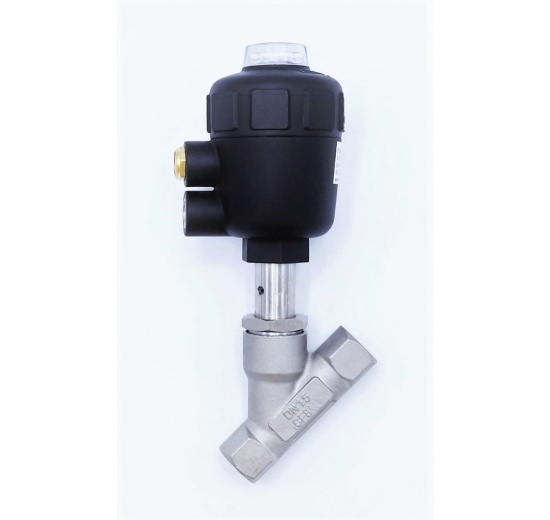

Pneumaticky ovládaný ventil se šikmým sedlem-45°, G-závit, materiál těsnění PPL
K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Pneumatické pohony dodáváme bez připojovacího nástrčného šroubení z plastu - sekce Pneumatické prvky
Technické parametry ventilu se šikmým sedlem:
- typ ventilu: jednočinný, v klidovém stavu uzavřený NC
- připojení: viz jednotlivé ventily
- velikost otvoru: viz jednotlivé ventily
- tlak média: 0~1.6 Mpa (do 16 bar)
- tlak ovládacího vzduchu: 0.6~10,8 Mpa (6-8 bar)
- Materiál těla ventilu: viz jednotlivé ventily: SS - nerezová ocel CF8M (odpovídí AISI316) nebo CF8 (odpovídí AISI304)
- material pohonu: polyamid
- těsnění sedla: PPL (polyfenylsulfid)
- těsnění cívky: PPL
- těsnění pístu: FKM (fluoroelastomer)
- teplota média: –10~+200 °C
- teplota okolního prostředí: –10~+80 °C
- viskozita: max. 600 mm2/s
- určeno pro vodu, kapaliny, vodní páru
Základní informace
K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Pneumatické pohony dodáváme bez připojovacího nástrčného šroubení z plastu - sekce Pneumatické prvky
Technické parametry ventilu se šikmým sedlem
- typ ventilu: jednočinný, v klidovém stavu uzavřený NC
- připojení: viz jednotlivé ventily
- velikost otvoru: viz jednotlivé ventily
- tlak média: 0~1.6 Mpa (do 16 bar)
- tlak ovládacího vzduchu: 0.6~10,8 Mpa (6-8 bar)
- Materiál těla ventilu: viz jednotlivé ventily: SS - nerezová ocel CF8M (odpovídí AISI316) nebo CF8 (odpovídí AISI304)
- material pohonu: polyamid
- těsnění sedla: PPL (polyfenylsulfid)
- těsnění cívky: PPL
- těsnění pístu: FKM (fluoroelastomer)
- teplota média: –10~+200 °C
- teplota okolního prostředí: –10~+80 °C
- viskozita: max. 600 mm2/s
- určeno pro vodu, kapaliny, vodní páru
PRINCIP FUNKCE JEDNOČINNÉHO VENTILU
Tento typ ventilu se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.
Oblasti použití ventilu se šikmým sedlem
Aplikace v mlékárenském, pivovarnickém, potravinářském, nápojovém, chemickém průmyslu. Plnící zařízení na pivo a jiné nápoje. Potisk a barvení textilu. Zpěňovací zařízení. Pro aplikace čistíren odpadních vod. Vhodné pro obráběcí stroje pro kontrolu chladiva. Do prádelen a čistíren oděvů (dávkování pracího prostředku, vody).
