Základní informace
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
Dané koncepce spočívají v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřícího ústrojí tlakoměru.

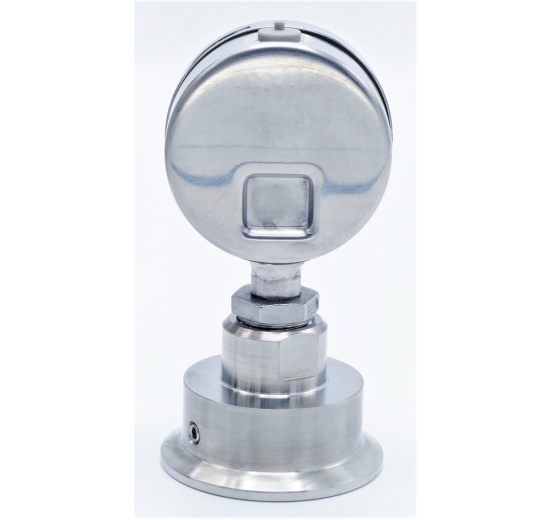

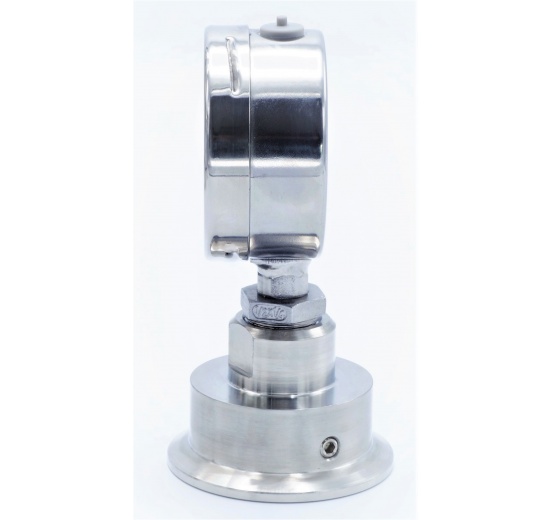

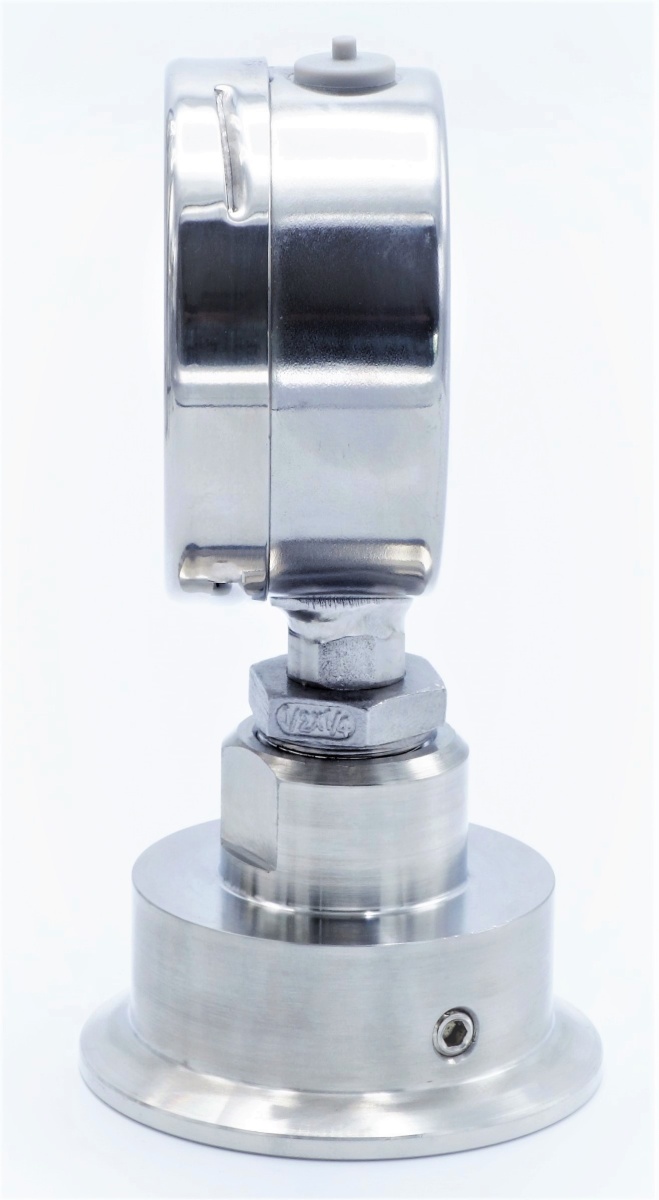

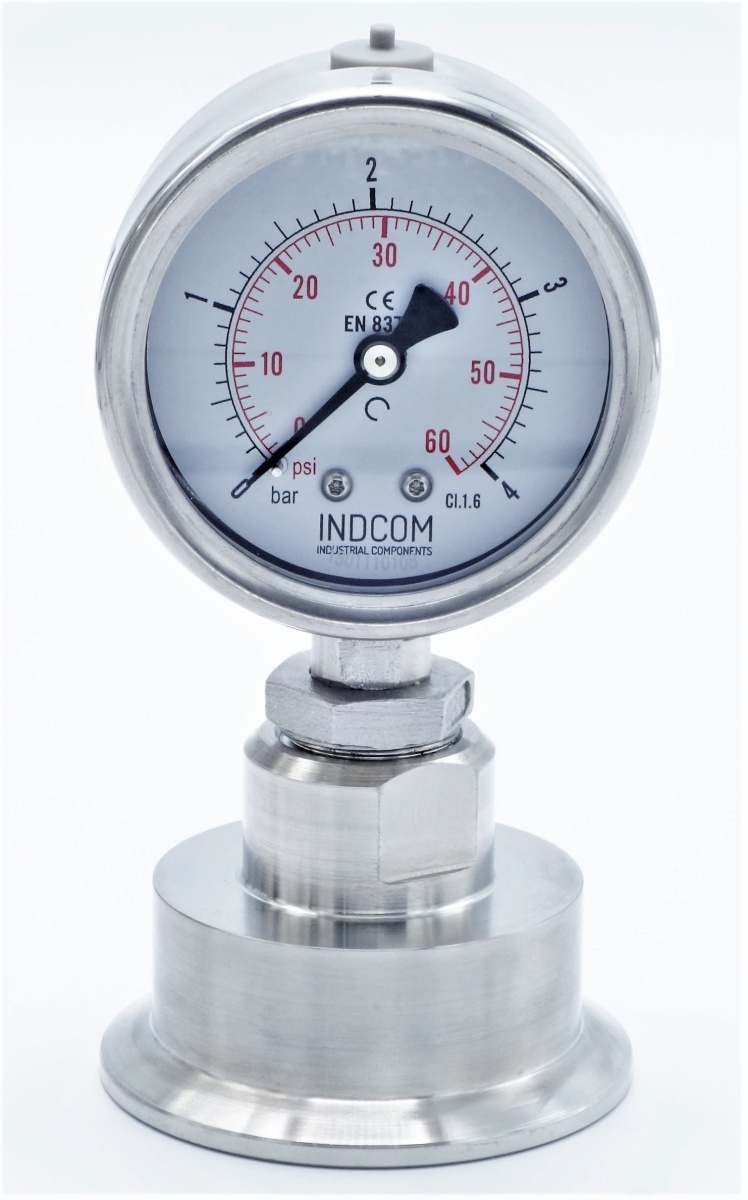

Vlastnosti manometrů s oddělovací membránou
- tlakoměr je vyroben z nerezové oceli - materiál pouzdra AISI 304, materiál závitu AISI 316
- snímacím zařízením je Bourdonova nerezová pružina
- konektor je navařen metodou TIG
- standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům)
- materiál krytu ciferníku: sklo
- spodní připojení: CLAMP DIN 32676 – DN50 (límeček 64 mm)
- rozměr číselníku: 63 mm
- rozsah měření: 0–4 bar
- splňuje požadavky EN 837–1, třída přesnosti CL 1.6
- materiál těsnění oddělovací membrány: teflon
- materiál oddělovací membrány: AISI 316L (1.4404)
- materiál těla oddělovací membrány: AISI 304 (1.4301)
- provozní teplota: –45 °C až +150 °C
- membrána navržena na tlakový rozsah: 0–60 bar
- plnící kapalina: s ohledem na aplikaci a požadavky zákazníka
- je navržen s důrazem na dlouhodobou životnost a extrémní provozní podmínky
- je určen do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění
- tlakoměr je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky
Montáž celonerezového tlakoměru (manometru) s oddělovací membránou
Připojení se provádí pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.
Oblasti použití
Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
