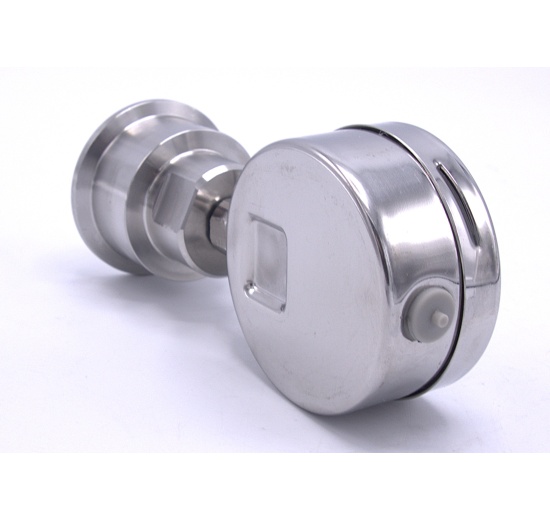

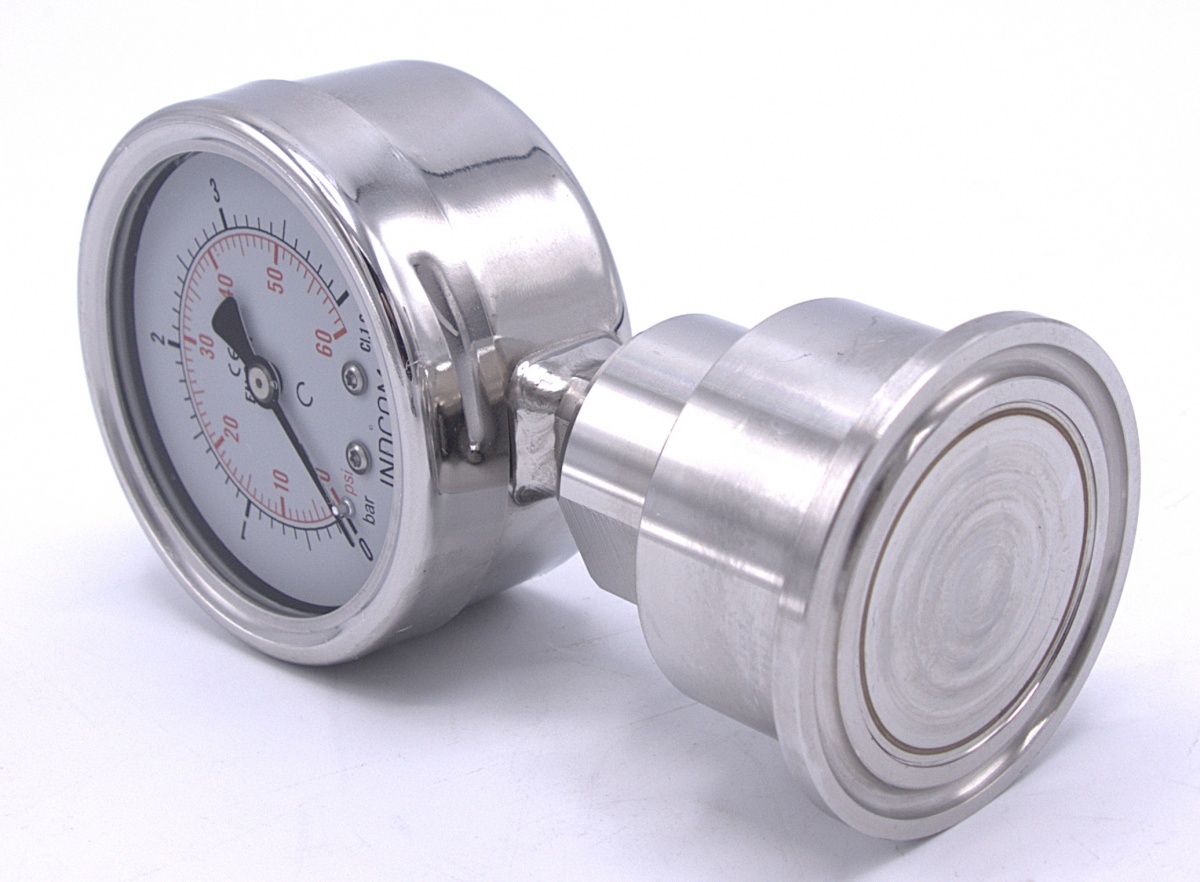

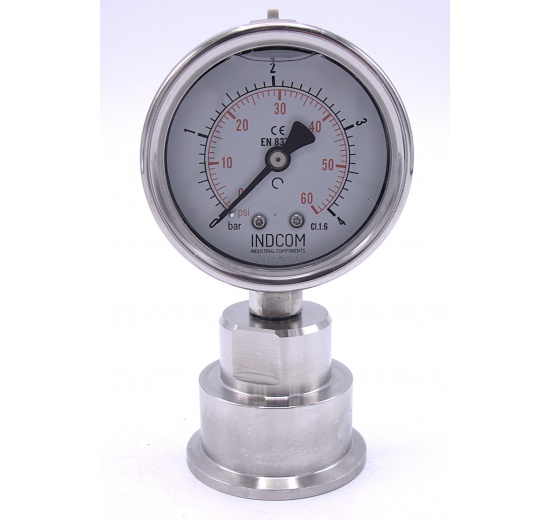

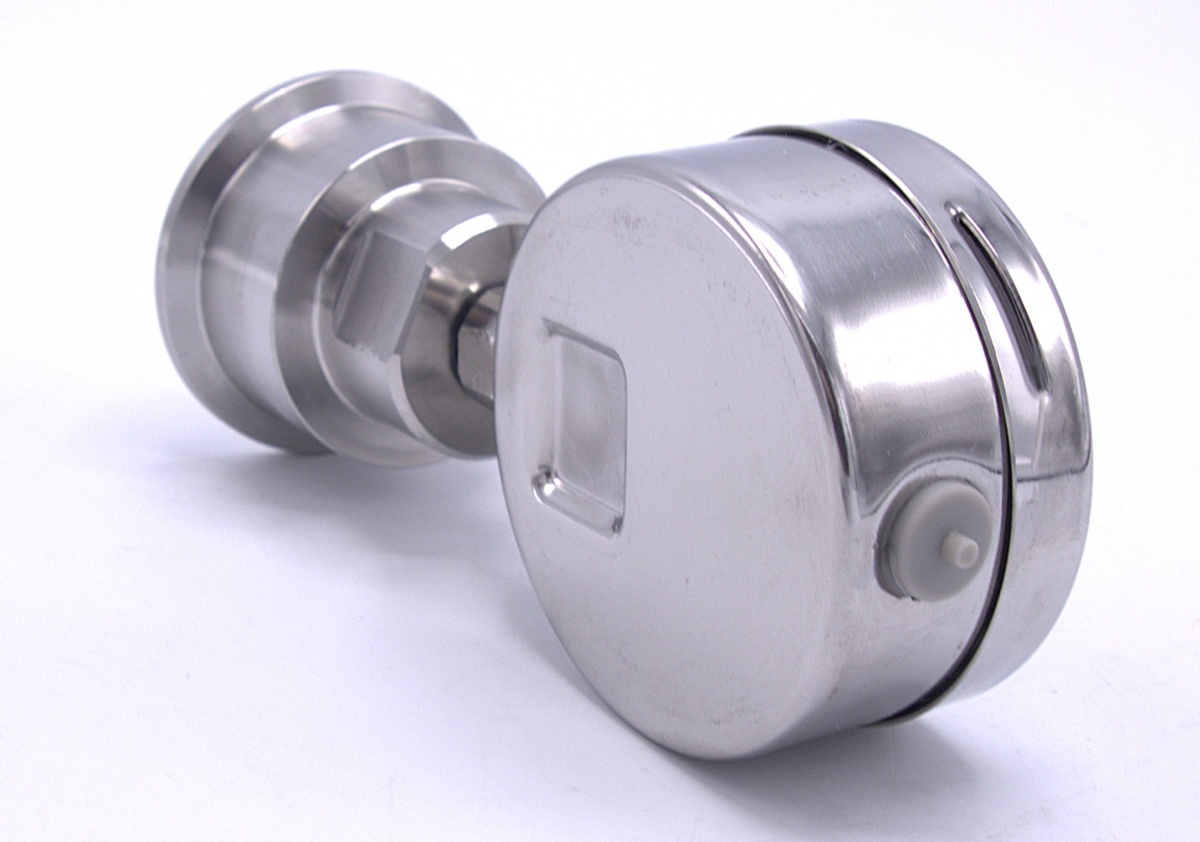

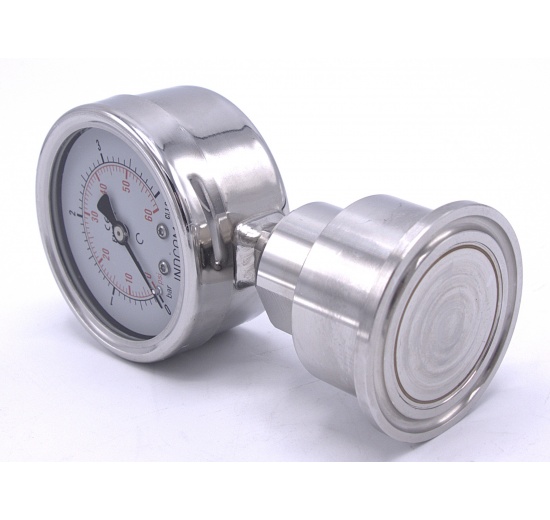

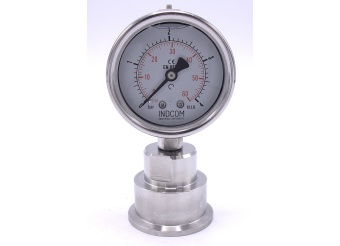

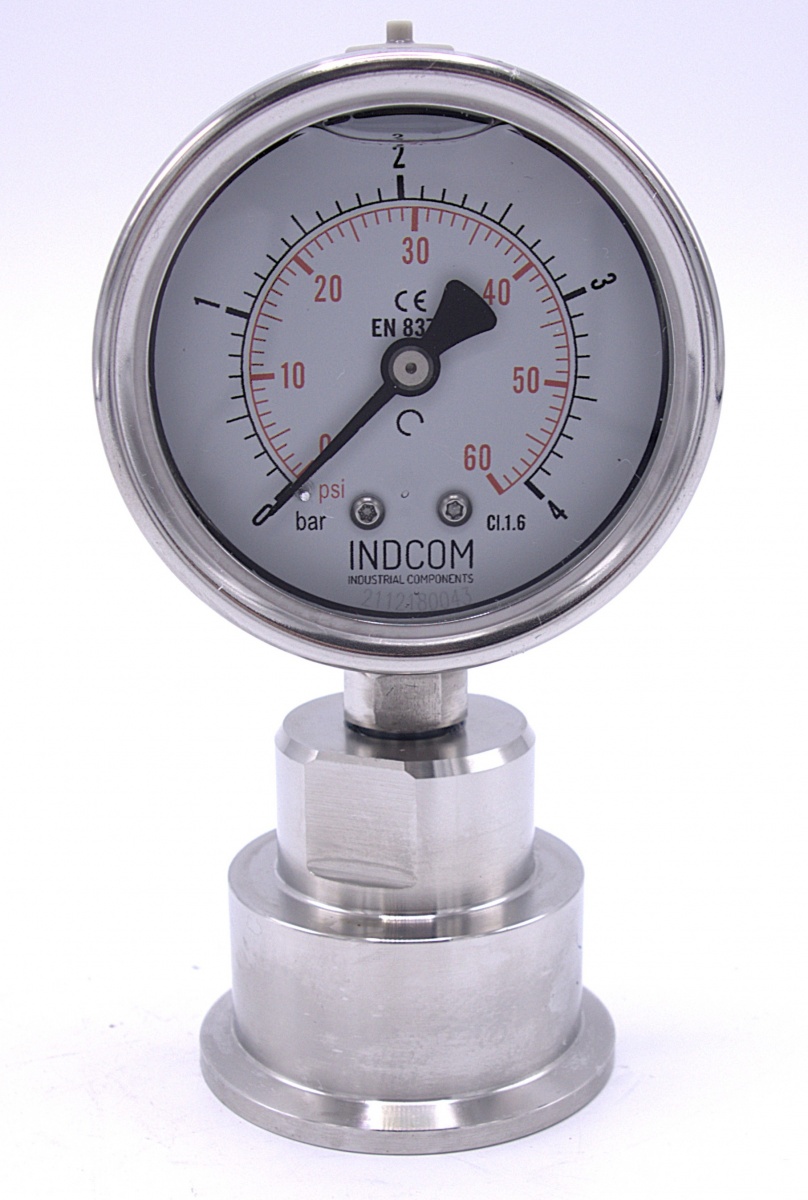

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676, 63 mm
0-8 bar, (clamp límeček-50,5mm)

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

• Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
• Konektor je navařen metodou TIG.
• Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
• Skleněné průhledítko.
• Spodní připojení: CLAMP DIN 32676 – DN40 (50,5 mm)
• Rozměr číselníků: 63 mm
• Rozsah měření: 0–8 bar
• Splňují požadavky EN 837–1, třída přesnosti CL 1.6.
• Materiál oddělovací membrány: AISI 316L (1.4404)
• Materiál těla CLAMP oddělovače: AISI 304 (1.4301)
• Provozní teplota: –45 °C až +150 °C
• Membrána navržena na tlakový rozsah: 0–60 bar
• Plnící kapalina: dle požadavku zákazníka na aplikaci
• Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
• Jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.

• W4L-celonerezove-manometry-63-mm-100mm-s-oddelovaci-membranou-PG221M-navod-na-instalaci-a-udrzbu-142451.pdf
• W4L-Manometr-63-mm-oddelovaci-membranou-DATASHEET.pdf
• 1647_Vykres-oddelovaci-membrana-1-4-BSP.pdf
