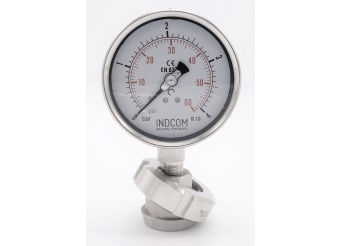

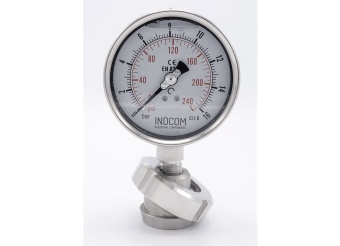

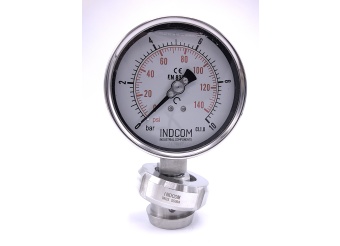

Celonerezový tlakoměr s oddělovací membránou - potravinářské šroubení DIN 11851, číselník 100 mm

Zařízení v této kategorii je nutno sestavit a naplnit z komponentů dostupných na e-shopu. Jedná se o časově náročnou operaci, pokud objednáte větší počet kusů, nemůžeme zaručit okamžité odeslání. Prosím kontaktujte nás na telefonu 739 518 466.

Technická data membránového oddělovače s převlečnou maticí:

• Materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
• Materiál těla oddělovače: AISI 316 (1.4401)
• Materiál převlečné matice: AISI 304 (1.4301)
• Provozní teplota: –45 °C až +150 °C
• Membrána navržena na tlakový rozsah: 0–60 bar
• Plnění dle požadavků na aplikaci: silikonový olej, rostlinný olej (mandlový)
• Připojení manometru k oddělovači: závit vnitřní 1/2" BSP
• Připojení oddělovače: potravinářské šroubení - převlečná matice DN25 nebo DN32 dle DIN 11851

Technická data celonerezových manometrů, číselník 100 mm(4"):

• Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
• Konektor je navařen metodou TIG.
• Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
• Rozsah měření: 0–2.5 bar/0–6 bar/0–10 bar.
• Provozní teplota: -20 °C až +200 °C
• Teplota okolí: -40 °C až 60 °C
• Skleněné průhledítko.
• Spodní připojení, závit G1/2" BSP.
• Rozměr číselníků DN 100 mm.
• Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
• Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
• Jsou určeny i do provozu, kde se vyskytují vibrace nebo pulzující tlaky.

Použití těchto manometrů je obvyklé pro následující případy:

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).
