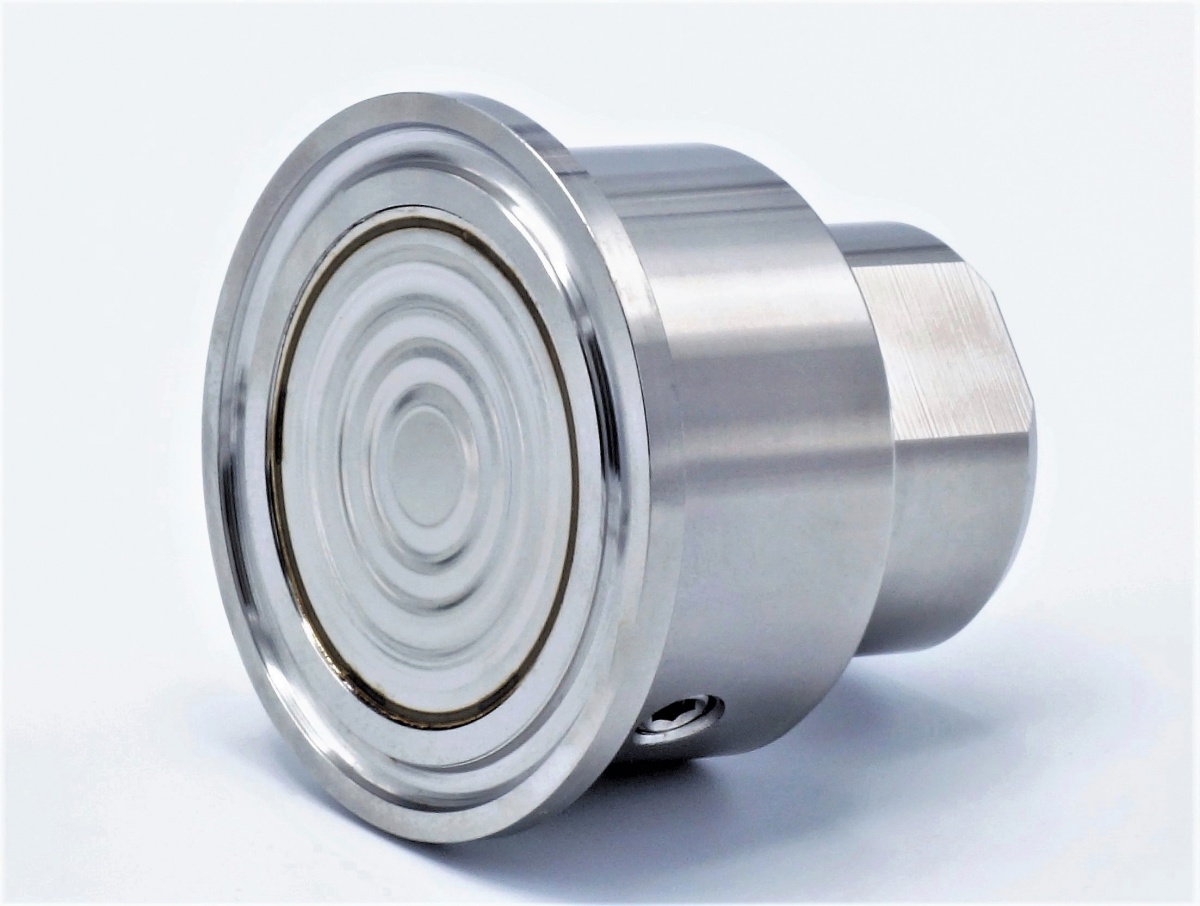

Membránové oddělovače, CLAMP DIN 32676

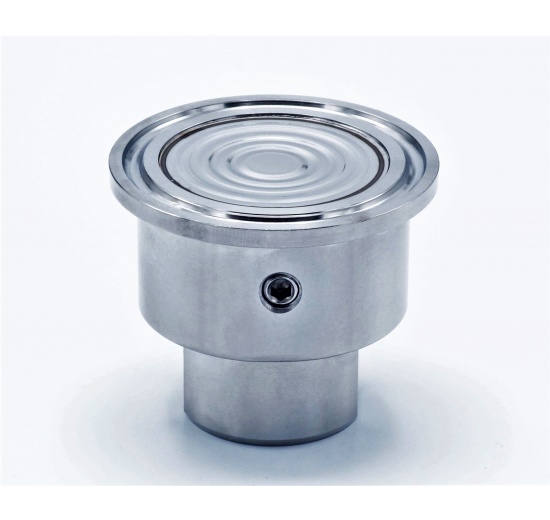

Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace, ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.). Vnější strana oddělovací nerezové membrány je ve styku s médiem, jehož tlak měříme.
Základní informace

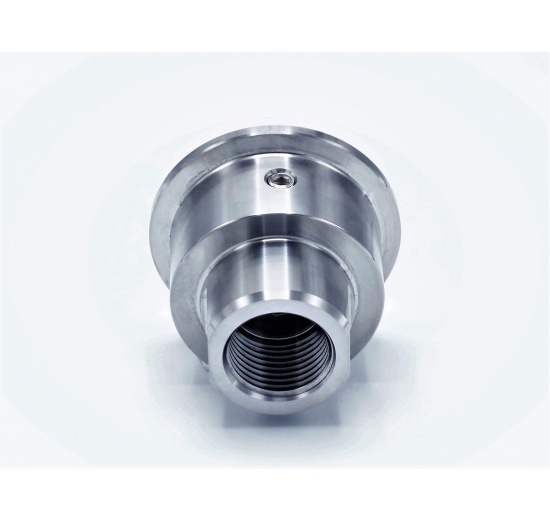

Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovače jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění systému. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky. Princip spočívá v použití membrány a inertní kapaliny, která přenáší tlak do měřícího ústrojí tlakoměru (manometru).
Připojení pomocí CLAMP objímky (upevňovacího třmenu) a silikonového těsnění s příslušným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky.
Technická data membránového oddělovače
- materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
- materiál těla CLAMP oddělovače: AISI 304 (1.4301)
- CLAMP připojení dle DIN 32676
- provozní teplota: –45 °C až +150 °C
- membrána navržena na tlakový rozsah: 0–60 bar
- plnění dle požadavků na aplikaci: silikonový olej, rostlinný (mandlový) olej
Spojení membrány a měřidla se provádí na speciálním zařízení a není tedy možné pouze našroubovat membránu na měřidlo.
- Membránový oddělovač a manometr musí být naplněny nekompresibilní kapalinou, která přenáší tlak z média přes membránu na měřicí přístroj. Kapalina musí být čistá a bez bublin.
- Při plnění je důležité dbát na to, aby mezi membránou a měřicím přístrojem nezůstaly žádné vzduchové bubliny, které by mohly ovlivnit přesnost měření.
