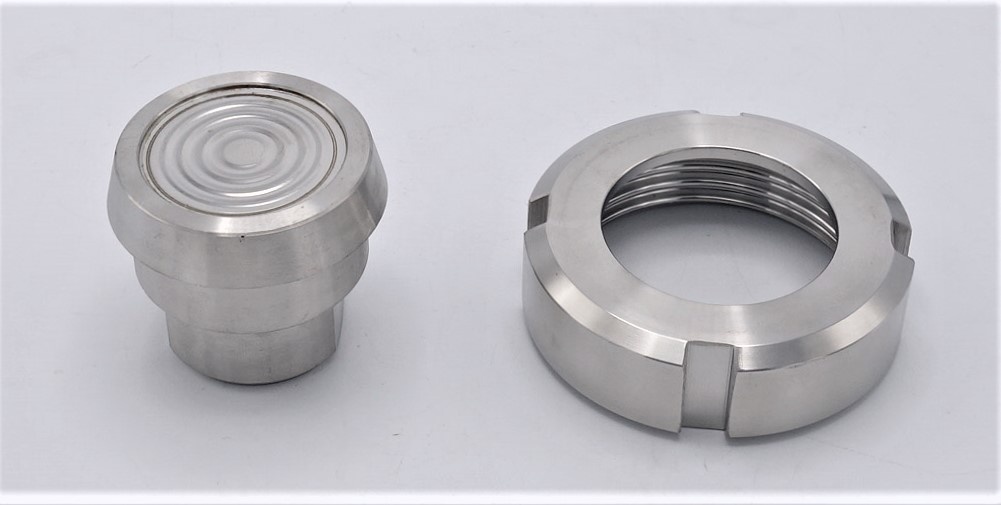

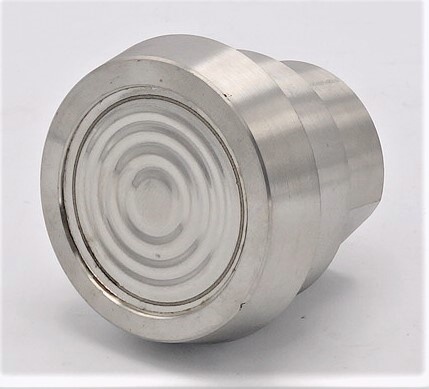

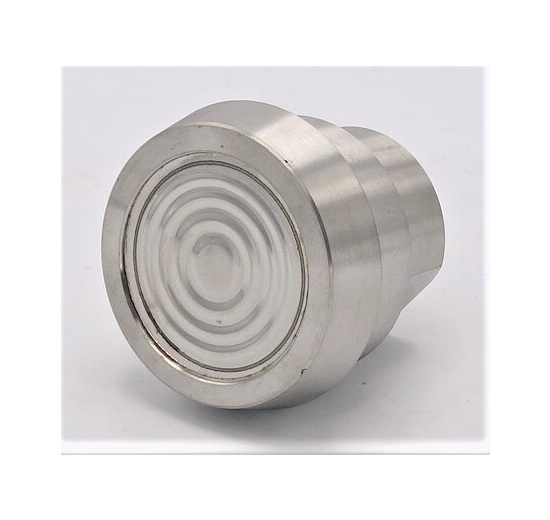

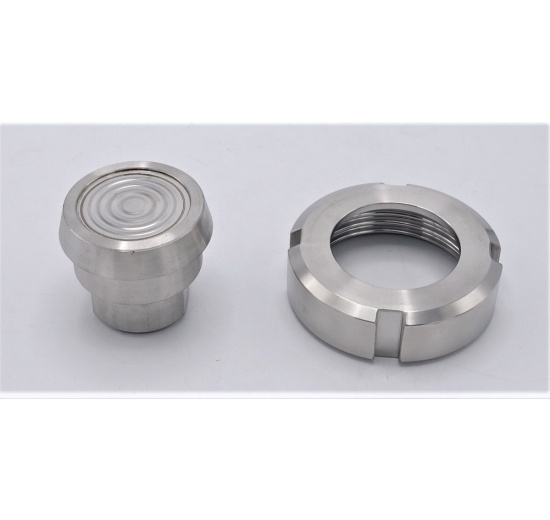

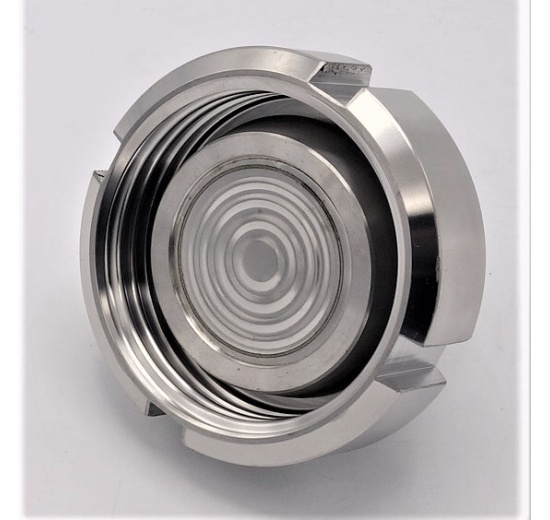

Membránové oddělovače, potravinářské šroubení DIN 11851
Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.)
Základní informace
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovače jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění systému. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.
Připojí se pomocí závitu DIN 11851 převlečné matice. Monometry musí být odvzdušněny pomocí odvzdušňovací zátky viz. štítek na měřidle. Dotahování manometrů je nutno provádět vždy pomocí příslušného klíče, nikdy ne pouzdrem manometru.

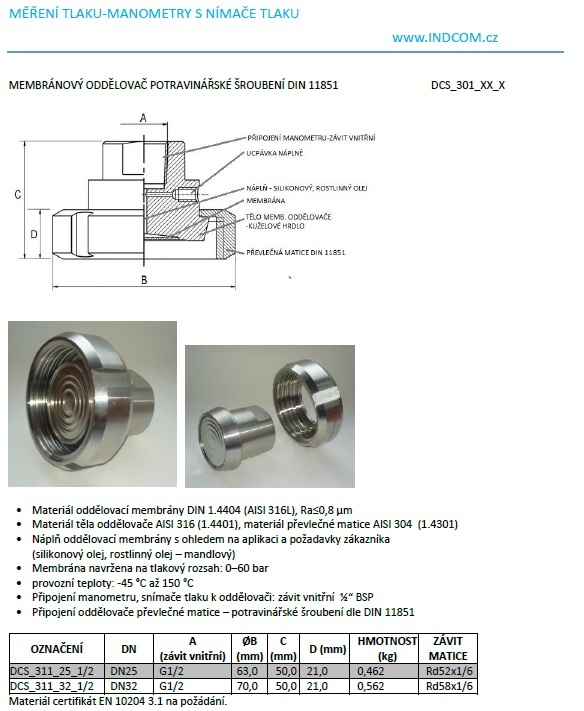

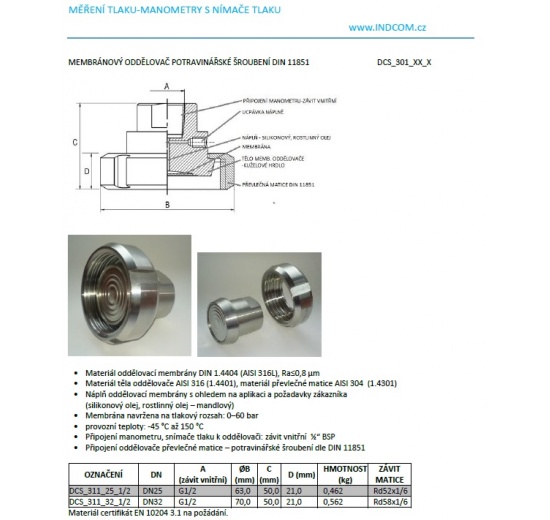

Technická data membránového oddělovače s převlečnou maticí dle DIN 11851
- Materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
- Materiál těla oddělovače: AISI 316 (1.4401)
- Materiál převlečné matice: AISI 304 (1.4301)
- Provozní teplota: –45 °C až +150 °C
- Membrána navržena na tlakový rozsah: 0–60 bar
- Plnění dle požadavků na aplikaci: silikonový olej, rostlinný olej (mandlový)

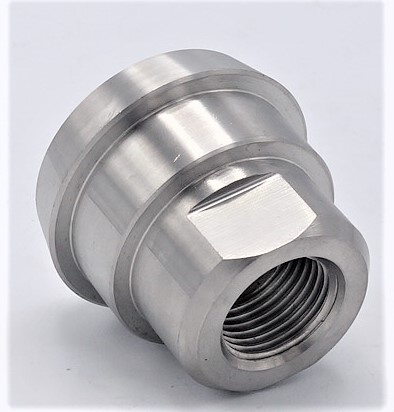

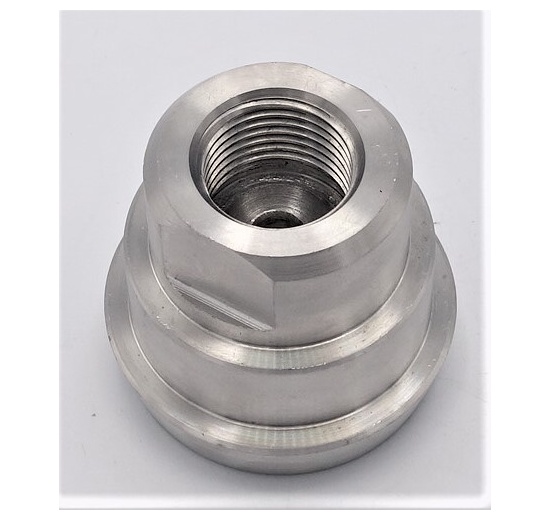

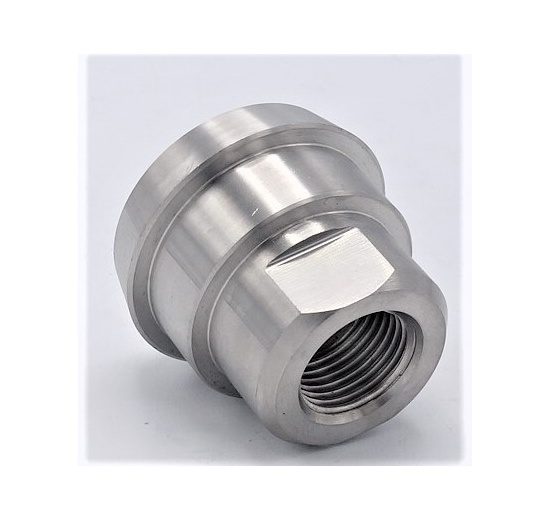

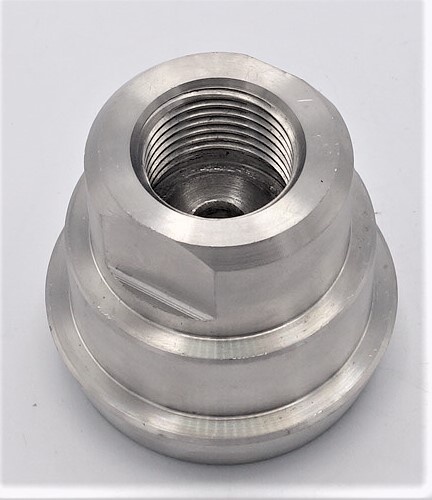

- Připojení manometru, snímače tlaku k oddělovači: závit vnitřní 1/2" BSP, 1/4" BSP

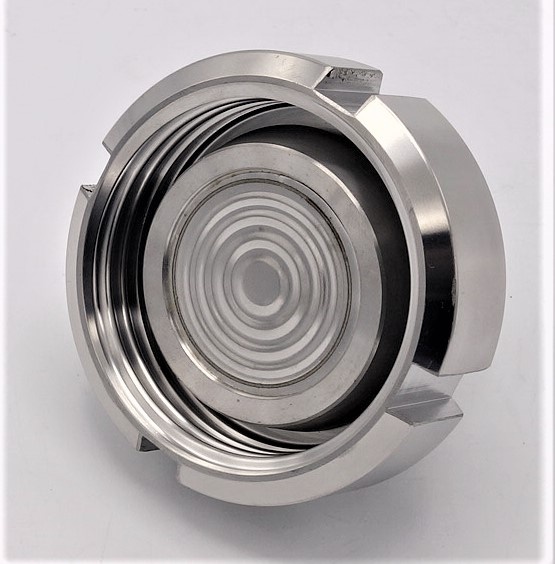

- Připjení oddělovače převlečná matice - potravinářské šroubení dle DIN 11851
Kompletace membrány a měřidla se provádí na speciálním zařízení a není tedy možné pouze našroubovat membránu na měřidlo.
- Membránový oddělovač a manometr musí být naplněny nekompresibilní kapalinou, která přenáší tlak z média přes membránu na měřicí přístroj. Kapalina musí být čistá a bez bublin.
- Při plnění je důležité dbát na to, aby mezi membránou a měřicím přístrojem nezůstaly žádné vzduchové bubliny, které by mohly ovlivnit přesnost měření.
