Základní informace
| Tri clamp standard | DIN32676 |
| Typ | CLAMP límeček 50.5 mm |
| Pracovní tlak | max.10 bar |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Maximální pracovní teplota | –10 °C/100 °C |
| Sterilizační teplota | 150 °C (max. 20min) |
| Těsnění | silikon (VMQ), barva hnědá |
| Ovládání | ruční |
Náhradní těsnění: Těsnění silikon (VMQ)-nerezová přímá klapka navařovací a závitová DN32, CLAMP DN40 | DN35

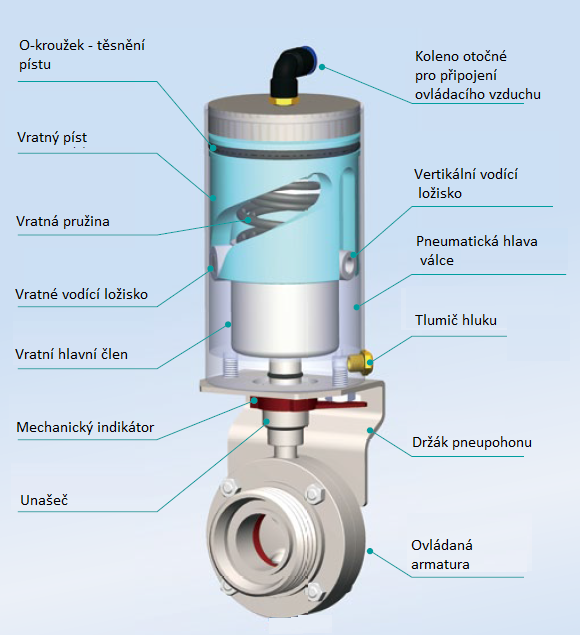

Parametry pneupohonu
- Průměr ovládací hřídele 17 mm.
- Výška pohonu s unašečem: 185 mm
- Průměr pohonu: 85.3 mm
- Kroutící moment: 20 Nm
- Ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
- Pracovní teplota: -10 °C až 100 °C
- Rychlost přestavení: 1.5 sec/90°
- Materiál AISI 304
- Snímače koncových poloh: délka kabelu 1.2 m, TYP: LJ12A3–2-Z/BY, U: 6–36 VDC, I: 200 mA max, PNP, 3 vodiče, 2 mm
Parametry přímé klapky
| Standard | DIN 32676 |
| Typ připojení | clamp C-C, DN32 |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Materiál těsnění | EPDM, barva černá |
| Max. pracovní tlak | 10 bar |
| Max. provozní teplota | –10 °C až +100 °C |
| Sterilizační teplota | 150 °C (max. 20 min) |
Rozměry pneumatické motýlové klapky
- viz.obrázek
- připojení clamp-vnitřní průměr (mm): 31
Oblasti použití přímé klapky
Farmacie, pivovarnictví, potravinářský a nápojový průmysl, mlékárenský průmysl, chemický průmysl atd.
//Poznámka:// K ovládání klapky je třeba zakoupit pilotní ventil. Vhodný typ naleznete v sekci PNEUMATICKÉ KOMPONENTY.
Kompatibilní příslušenství
Clamp objímka I. DN25/32/40 (K50.5)
TRI CLAMP standard: DIN 32676 typ: pro clamp límeček 50,5 mm (K50.5) materiál: nerezová…
Clamp hrdla navařovací DN40 (K50.5)
standard: DIN 32676 - clamp límeček 50.5 mm, trubka DIN11850 materiál: nerezová ocel 1…
Clamp těsnění - silikonové (VMQ) DN40 (K50.5)
Vlastnosti: typ: DN40, pro talířek clamp 50.5 mm (K50.5) standard: DIN 32676 materiál:…
