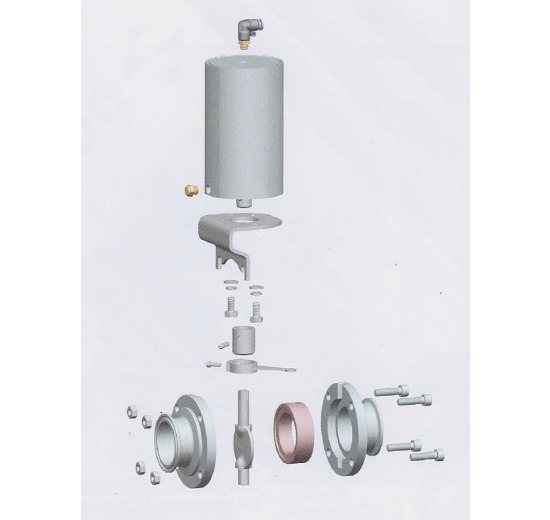

Nerezové klapky přímé, CLAMP (C-C), pneumaticky ovládané

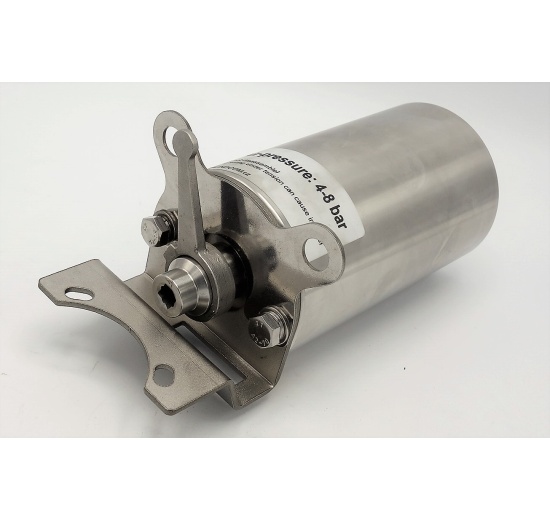

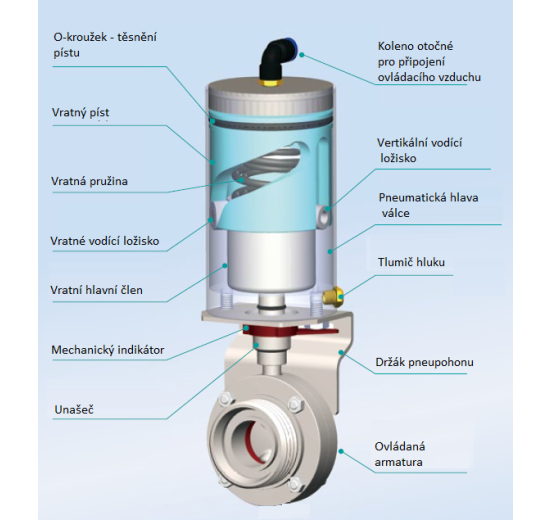

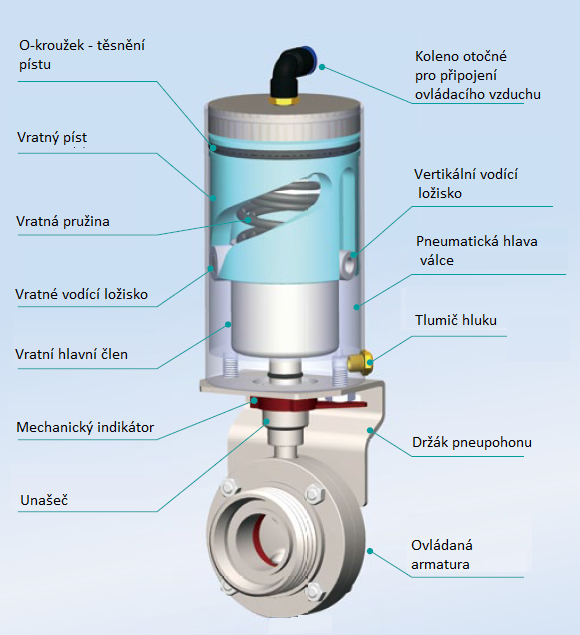

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

Ceny jsou uváděné bez DPH
Varianta
Kód
Dostupnost
Cena bez DPH
Počet kusů
DN20 BVCP_20
BVCP_20
skladem
3 879,70 Kč
Detail
DN25 BVCP_25
BVCP_25
skladem
3 879,70 Kč
Detail
DN32 BVCP_32
BVCP_32
skladem
3 944,60 Kč
Detail
DN40 BVCP_40
BVCP_40
skladem
3 987,50 Kč
Detail
DN50 BVCP_50
BVCP_50
skladem
4 092,00 Kč
Detail

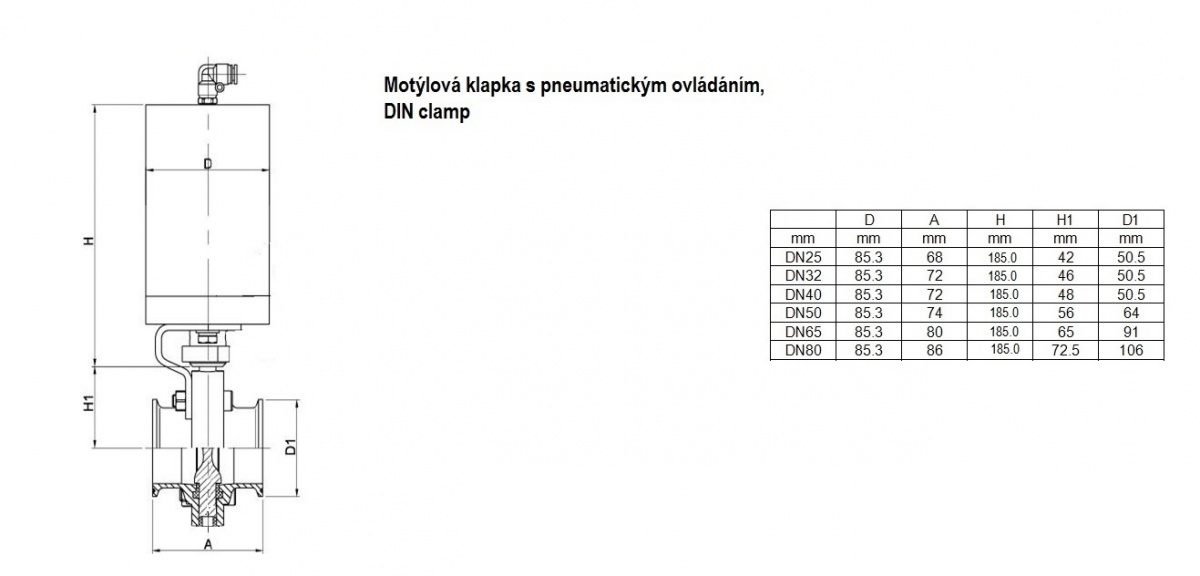

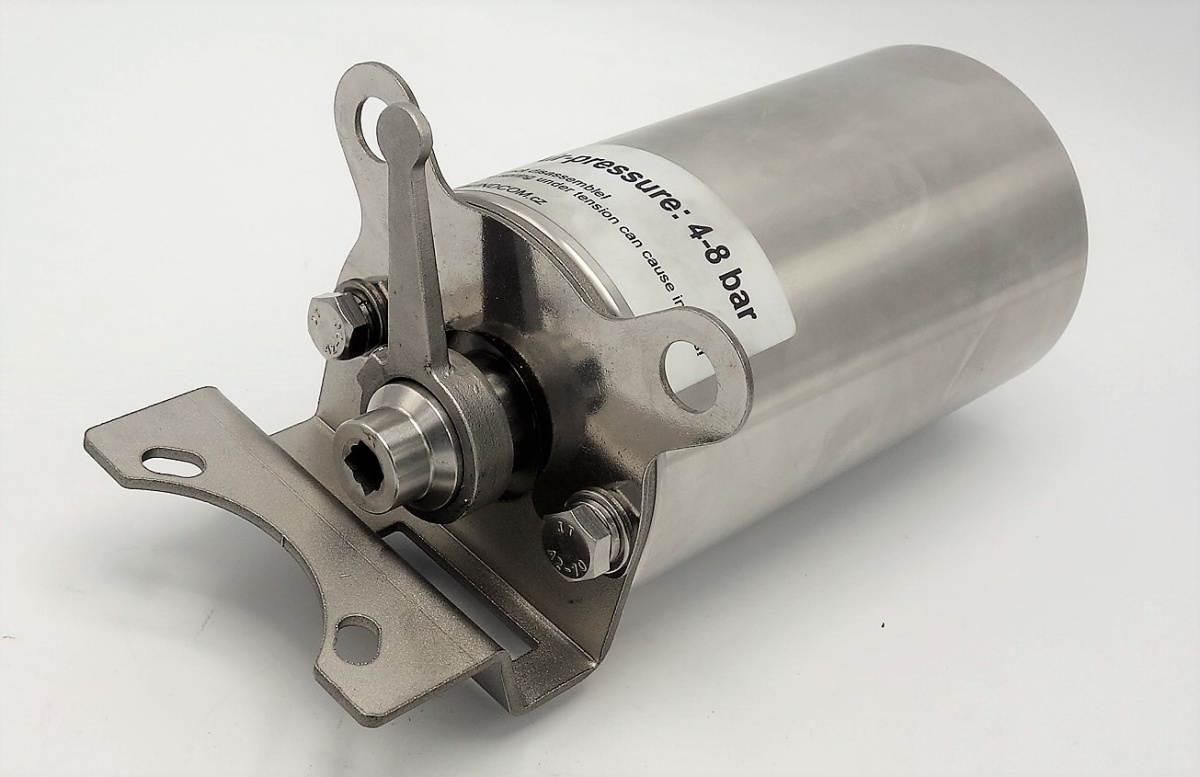

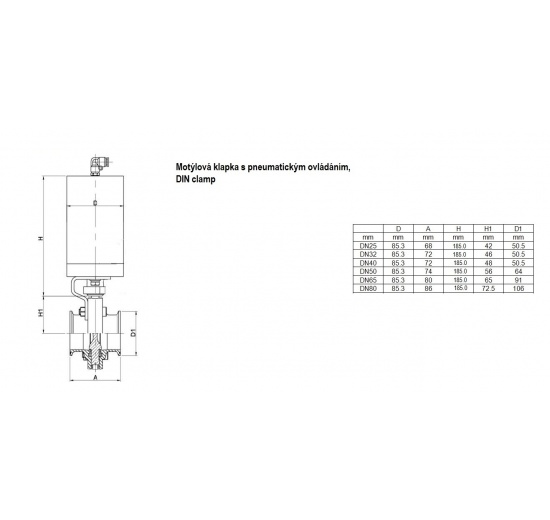

Základní informace

  • Průměr ovládací hřídele 17 mm
  • Výška pohonu s unašečem: 185 mm
  • Průměr pohonu: 85.3 mm
  • Kroutící moment: 20 Nm
  • Ovládací tlak: 4-8 bar (doporučeno 5-7 bar)
  • Pracovní teplota: -10 °C až 100 °C
  • Rychlost přestavení: 1.5 sec/90°
  • Materiál AISI 304

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 - 7 bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

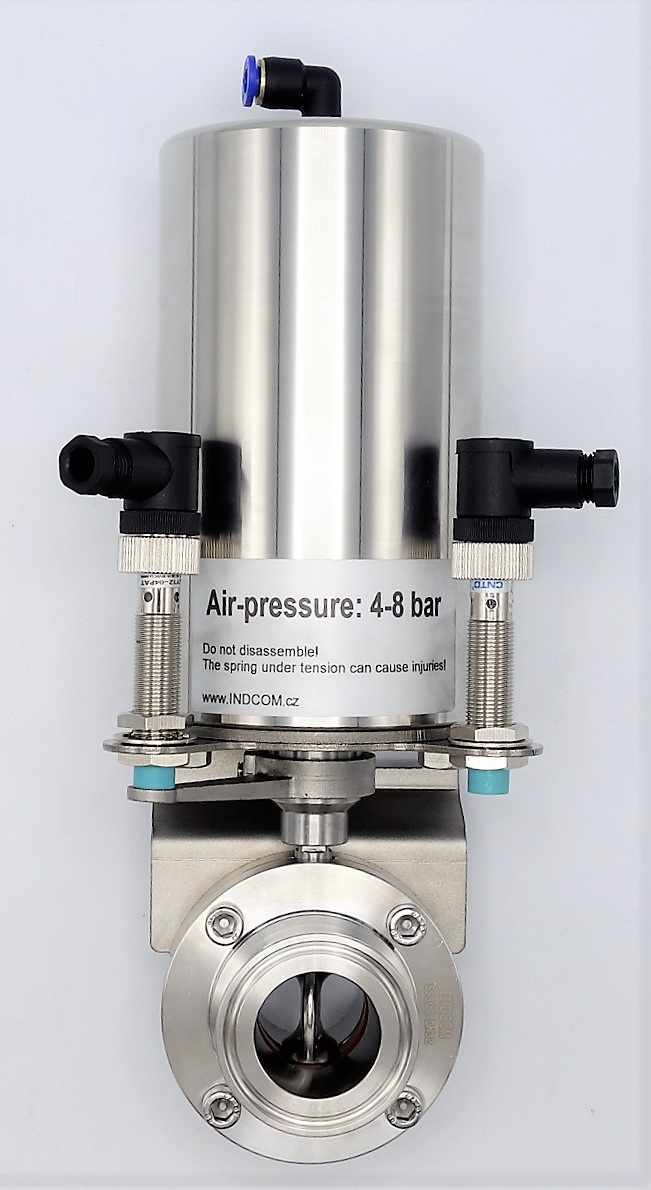

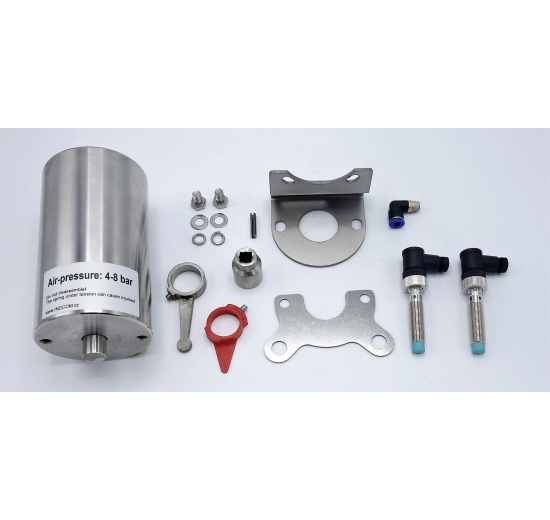

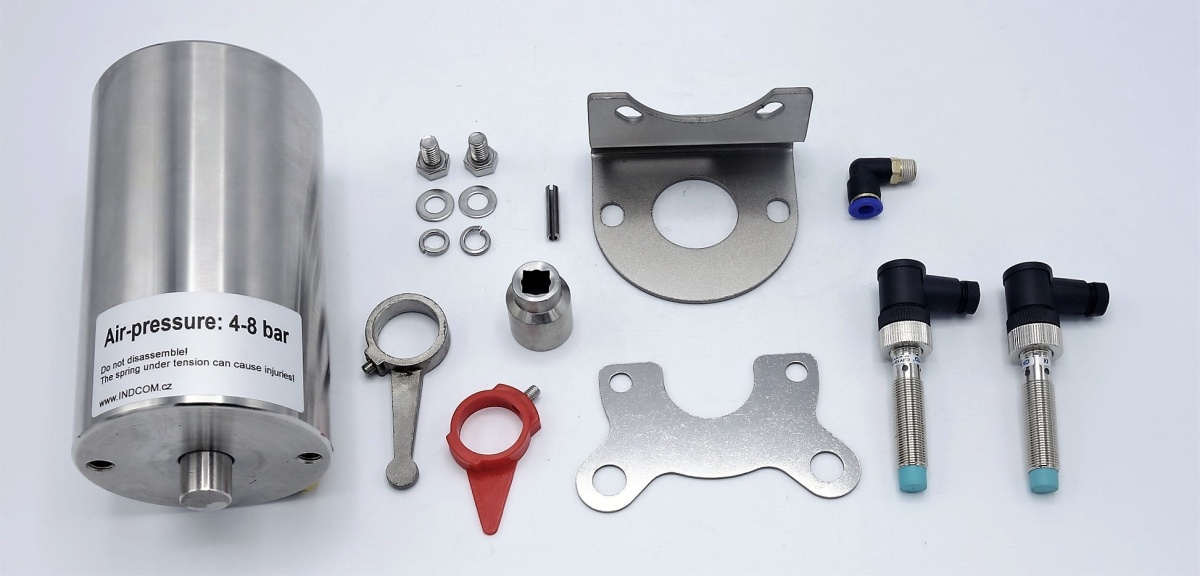

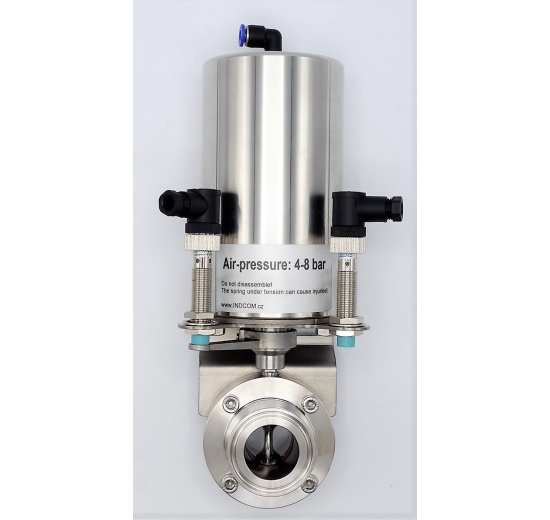

Pro ovládání pneumatického pohonu je třeba pohon doplnit pilotním (elektromagne­tickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možní klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzavřeno). Tato konfigurace Vám umožní ovládat klapku přes řídící systém se zpětnou vazbou v jaké poloze se klapka nachází.

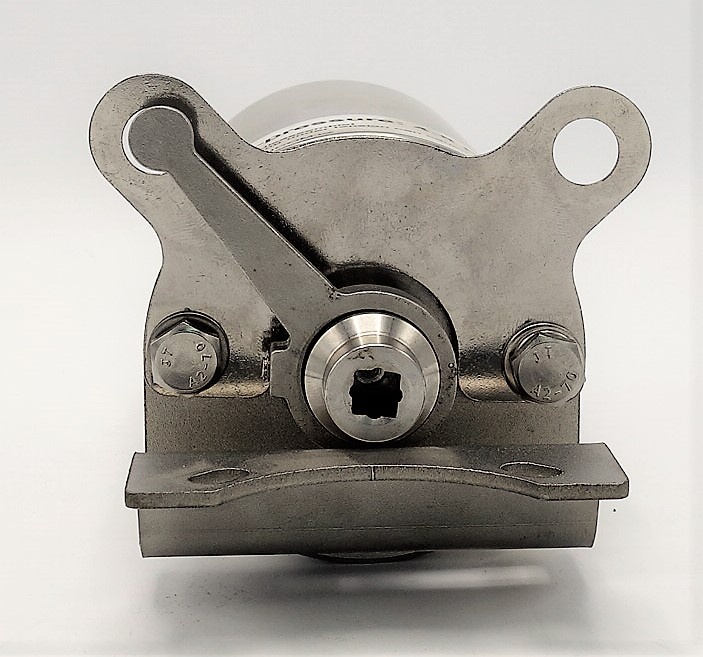

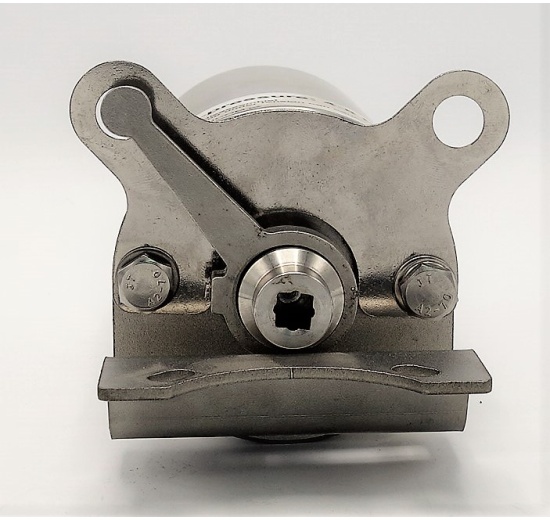

Poloha klapky je rovněž indikována (vizuálně) čepem, který je osazen na ovládací hřídeli.
