• Průměr ovládací hřídele 17 mm
• Výška pohonu s unašečem: 185 mm
• Průměr pohonu: 85.3 mm
• Kroutící moment: 20 Nm
• Ovládací tlak: 4–8 bar (doporučeno 5–7 bar)
• Pracovní teplota: –10 °C až 100 °C
• Rychlost přestavení: 1.5 sec/90°
• Materiál AISI 304

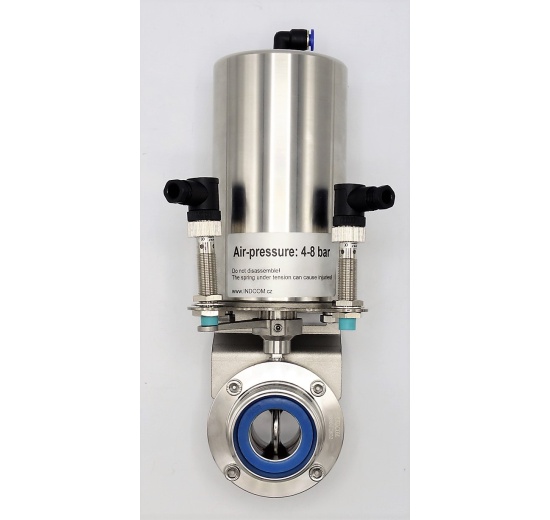

Pneumatický jednočinný pohon (vzduch/pružina) slouží pro otevírání a uzavírání přímých klapek tlakovým vzduchem (doporučená hodnota pro bezpečné otevření klapky je 5 – 8Bar). Pružina pneumatického pohonu slouží pro uzavření přímé klapky (bez tlaku ovládacího vzduchu), či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření ventilu (klapky).

Pro ovládání pneumatického pohonu je třeba pohon doplnit pilotním (elektromagne­tickým) ventilem pro ovládáním přívodu tlakového vzduchu. Dále je možní klapku doplnit indukčními snímači pro signalizaci skutečné polohy klapky (otevřeno/uzav­řeno). Tato konfigurace Vám umožní ovládat klapku přes řídící systém se zpětnou vazbou v jaké poloze se klapka nachází.

Poloha klapky je rovněž indikována (vizuálně) čepem, který je osazen na ovládací hřídeli.
