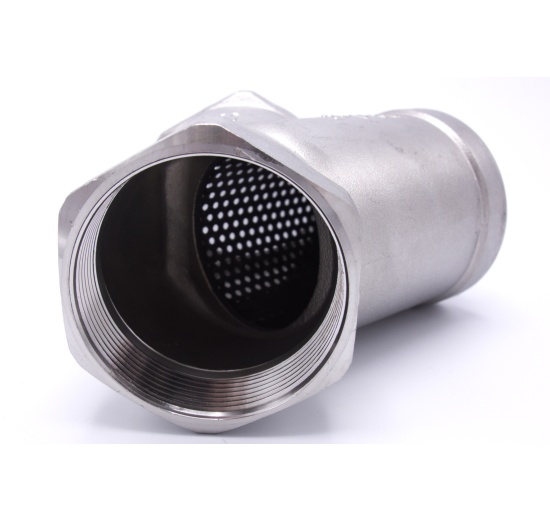

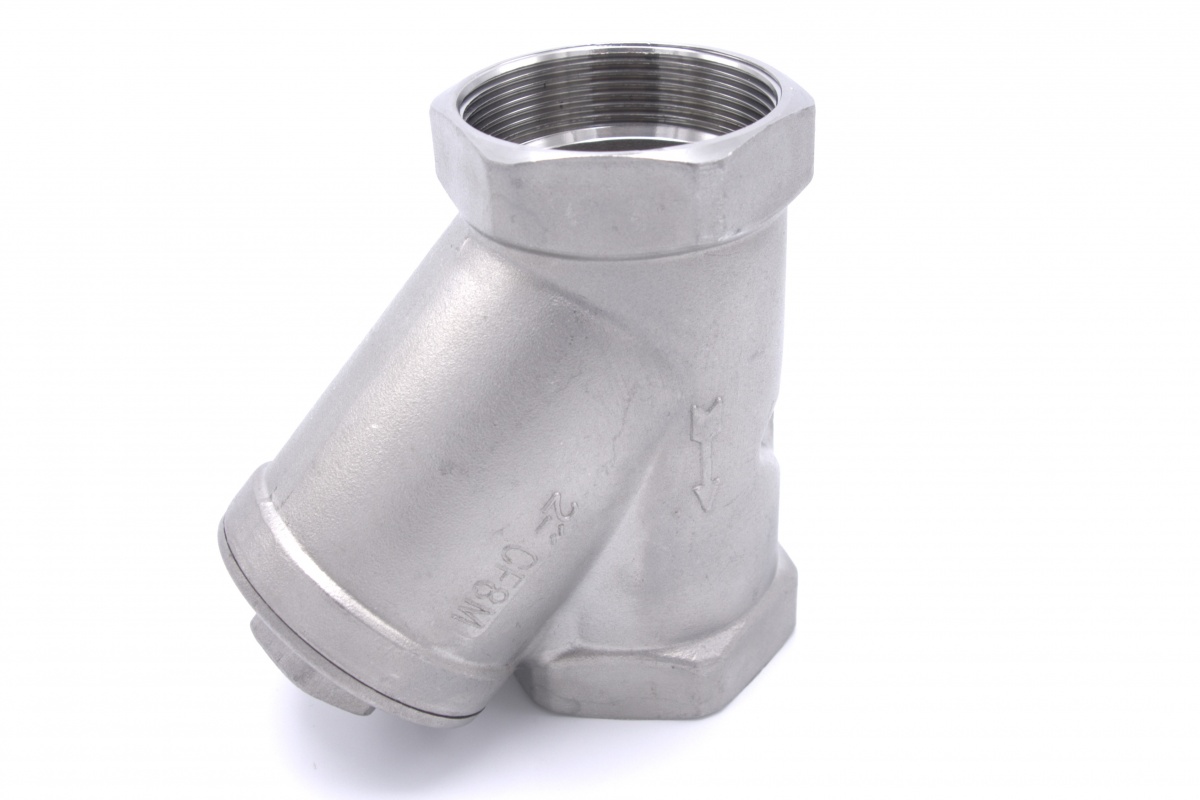

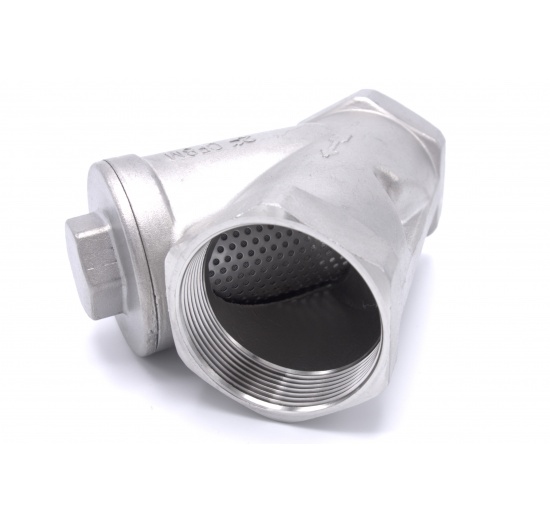

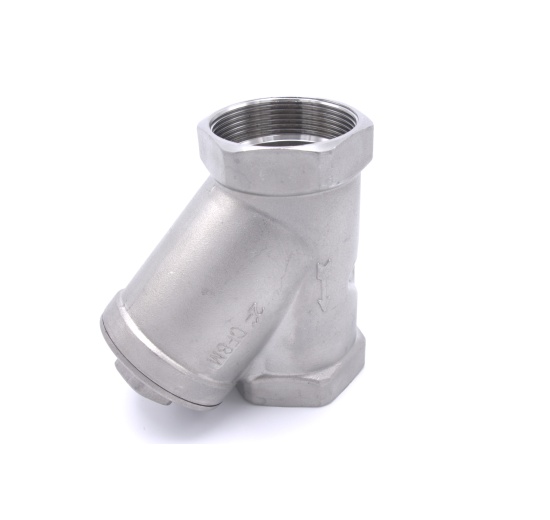

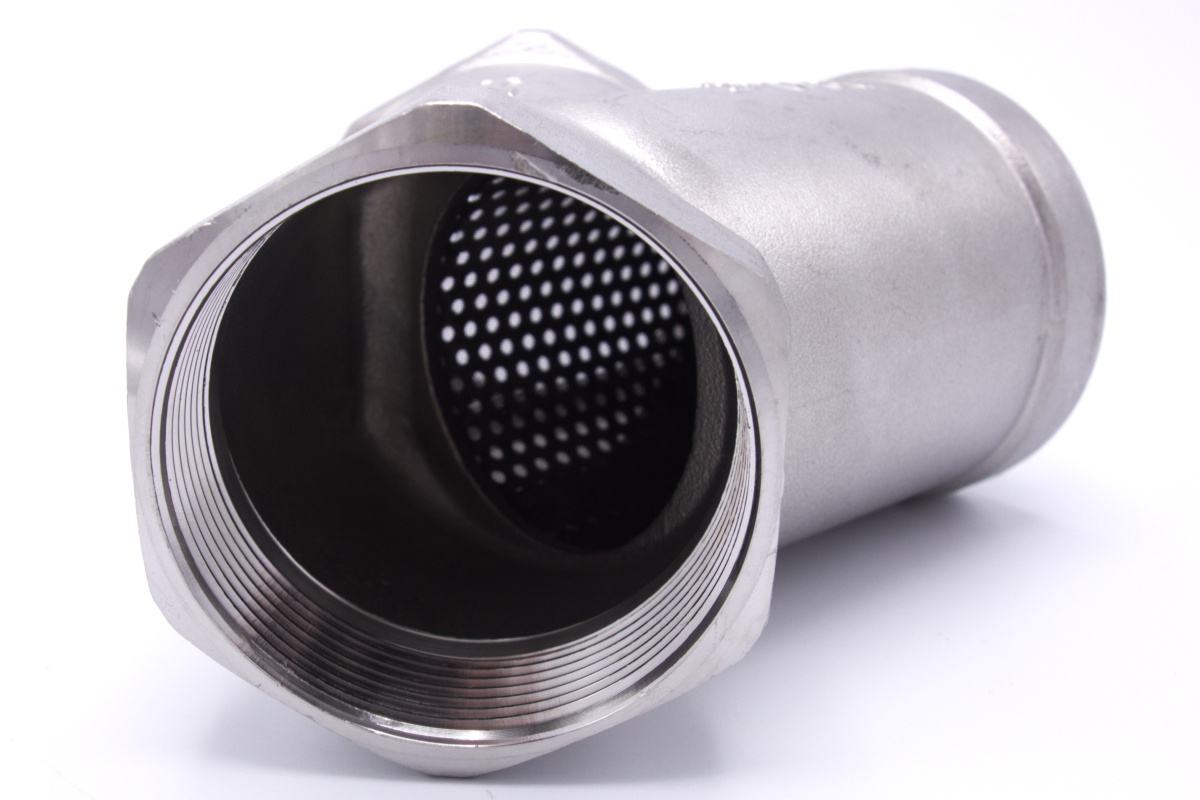

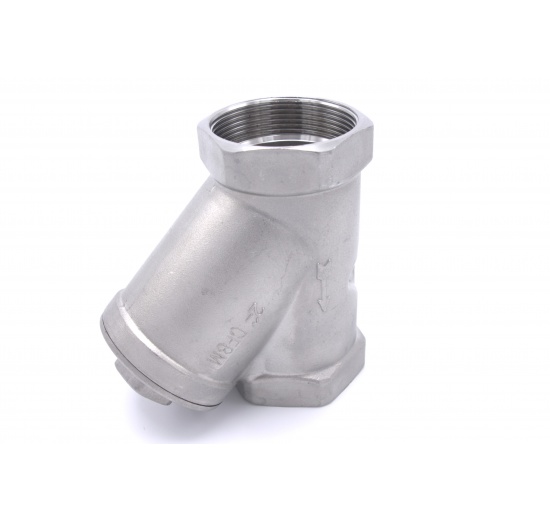

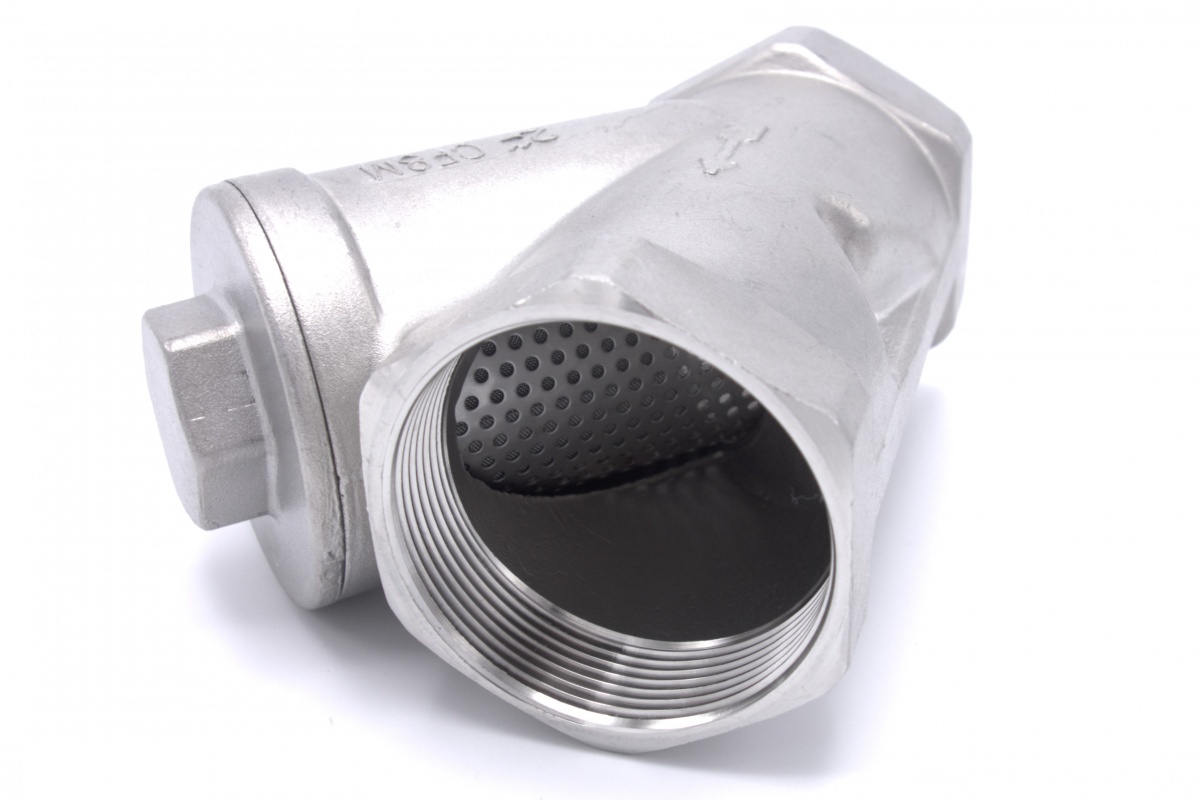

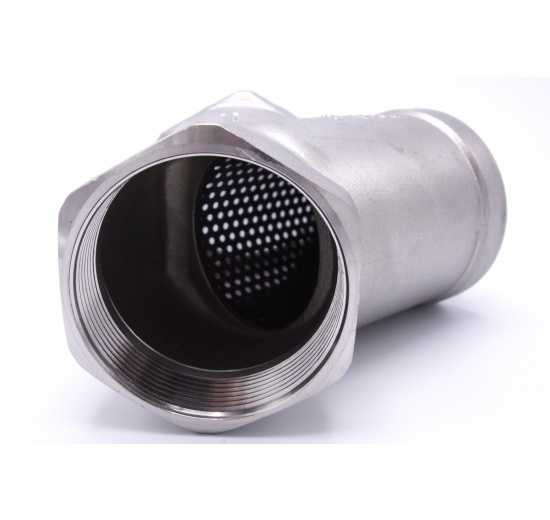

Základní informace
- připojení lapače nečistot: závitové BSP-G
- maximální pracovní tlak: 55 bar (800PSI) PN55
- materiál těla: nerezová ocel 1.4308 (DIN G-X6 CrNi 18 9)(ASTM CF8)

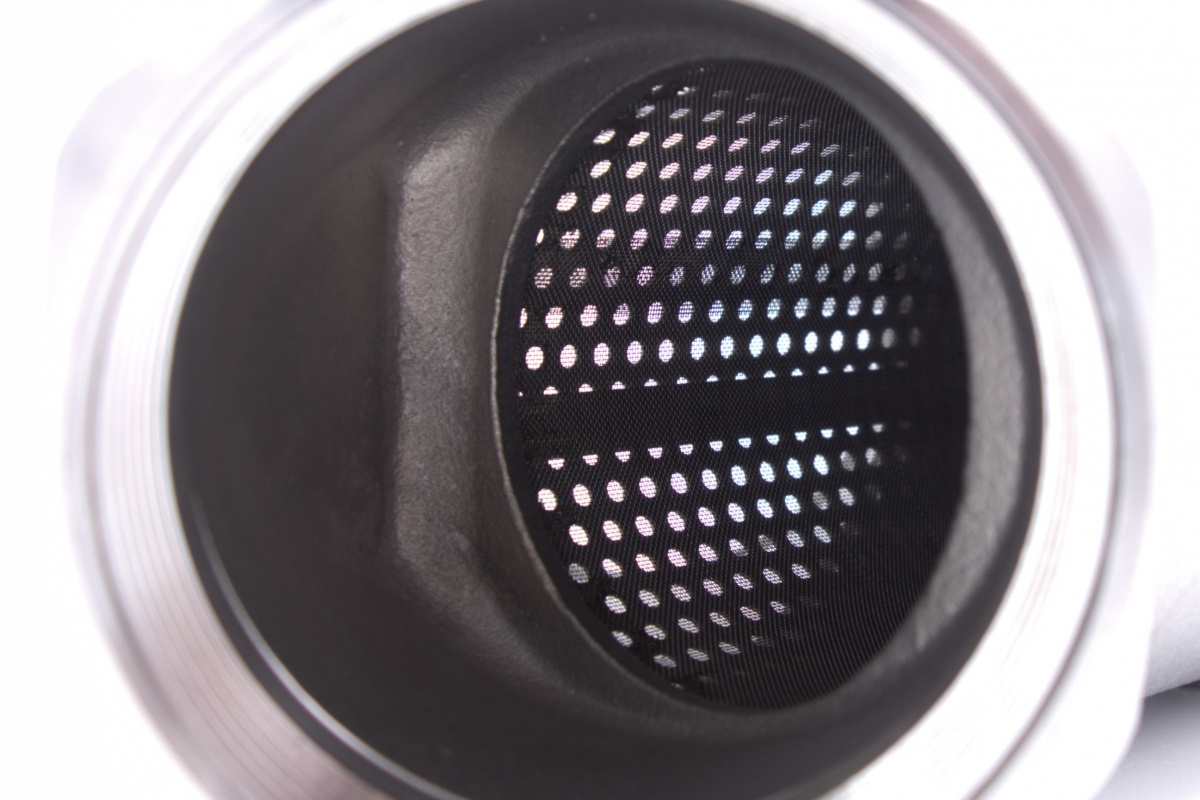

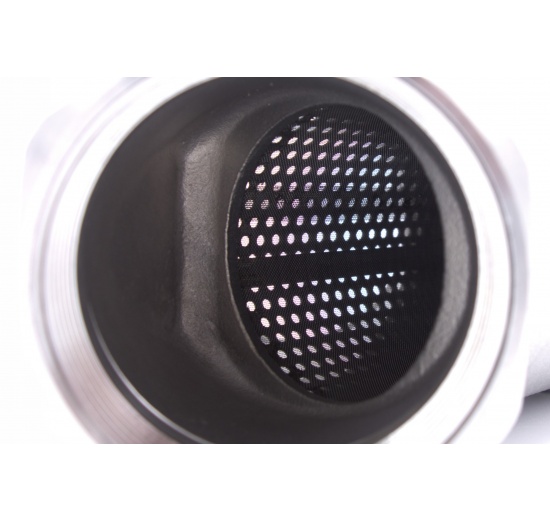

- materiál filtru: nerezová ocel 1.4301 (AISI 304), průměr otvorů perforovaného plechu: 1.5 mm, vzdálenost mezi otvory: 1.5 mm
- filtr je doplněný jemným sítkem 180µm (0.18 mm)
- těsnění: PTFE
- pracovní teplota: 0–180 °C
Kód |
Závit |
d |
L |
C |
D |
H |
mm | ||||||
MS1010_3/8 |
⅜“ |
11.0 |
56.0 |
11.0 |
14.0 |
37.8 |
MS1010_1/2 |
½“ |
15.0 |
65.0 |
14.0 |
17.0 |
44.7 |
MS1010_3/4 |
¾“ |
20.0 |
80.0 |
14.0 |
23.0 |
52.1 |
MS1010_1 |
1“ |
25.0 |
84.0 |
18.0 |
30.0 |
65.7 |
MS1010_1 1/4 |
1 ¼“ |
32.0 |
104.0 |
19.0 |
38.0 |
70.0 |
MS1010_1 1/2 |
1 ½“ |
38.0 |
108.0 |
20.0 |
43.5 |
79.5 |
MS1010_2 |
2“ |
18.0 |
126.0 |
21.0 |
55.0 |
90.0 |
