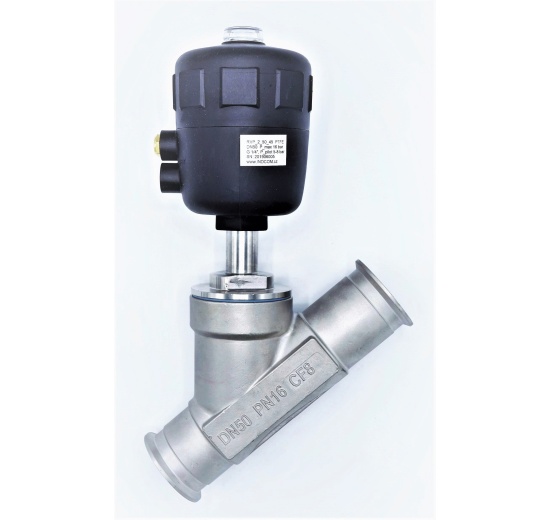

pneumaticky ovládaný ventil se šikmým sedlem, clamp připojení

pneumaticky ovládaný sedlový ventil 45° DN 50

jednočinný sedlový ventil v klidovém stavu uzavřený

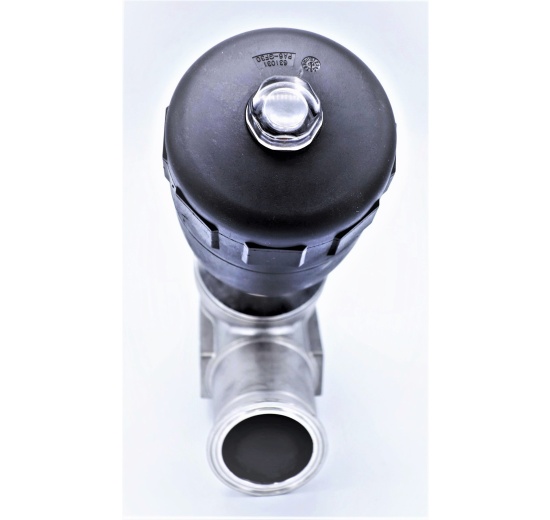

ventil se šikmým sedlem- 45° závit G 1/4"

Pneumaticky ovládaný ventil se šikmým sedlem- 45°
CLAMP DN50

Kód: RVP_2_50_45
Hmotnost: 4,50 kg

Pneumatické pohony dodáváme bez připojovacího nástrčného šroubení z plastu - sekce Pneumatické prvky

Varianta

Počet kusů

168,05 €

Ceny jsou uváděné bez DPH

Chci nakupovat v Kč

SKLADEM

dotaz na technika

Základní informace

standard: DIN 32676
typ: clamp připojení, DN50
v klidové stavu uzavřený
ovládání: pneumatické
ovládací tlak pilotního ventilu: 6-8 bar
maximální pracovní tlak: 16 bar (PN16)
pracovní teplota: –10 °C až 150 °C
materiál: nerezová ocel AISI 316L
těsnění: o-kroužek PPL
připojení ovládacího vzduchu: závit G 1/4"

V případě použití ventilu dlouhodobě v mezních teplotách je nutné vhodnost ventilu konzultovat s dodavatelem.

Rozměry clamp připojení

Vnitřní průměr	42 mm
Vnější průměr	54 mm
Clamp límec	64 mm

PRINCIP FUNKCE JEDNOČINNÉHO VENTILU

Tento typ ventilu se ve velké míře používá v provozech s požadavkem na opakované spuštění v krátkém časovém intervalu, výhodou je jeho rychlá a přesná reakce. Ventil se otevírá pomocí stlačeného vzduchu.

Oblasti použití ventilu se šikmým sedlem

Aplikace v mlékárenském, pivovarnickém, potravinářském, nápojovém i chemickém průmyslu. Plnící zařízení na pivo a jiné nápoje. Potisk a barvení textilu. Zpěňovací zařízení. Pro aplikace čistíren odpadních vod. Vhodné pro obráběcí stroje pro kontrolu chladiva. Do prádelen a čistíren oděvů (dávkování pracího prostředku, vody).

//Poznámka:// K ovládání sedlového ventilu je třeba zakoupit pilotní ventil. Vhodný typ naleznete v sekci PNEUMATICKÉ KOMPONENTY.
