Základní informace
| Průměr ovládací hřídele | 20 mm |
| Výška pohonu s unašečem | 203 mm |
| Průměr pohonu | 109 mm |
| Kroutící moment | 20 Nm |
| Ovládací tlak | 4-8 bar (doporučeno 5-7 bar) |
| Pracovní teplota | -10 °C až 100 °C |
| Rychlost přestavení | 1,5 sec/90° |
| Materiál | AISI 304 |

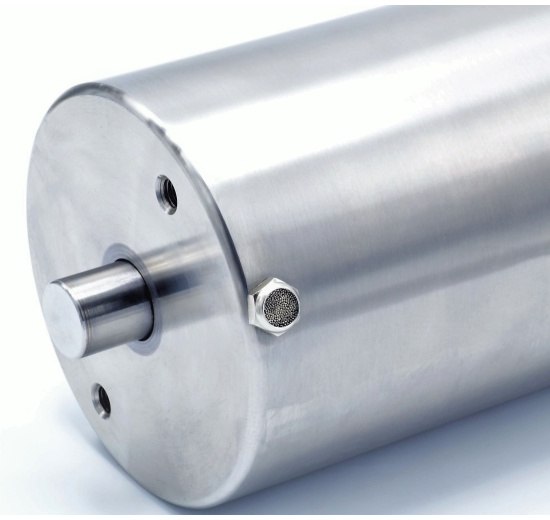

Pneumatické pohony slouží pro uzavírání nebo otevírání přímých klapek, kde se pro ovládání používá tlakový vzduch (5-8 bar) a pružina, která slouží pro uzavření klapky (bez tlaku ovládacího vzduchu) či v případě poklesu ovládacího tlaku vzduchu pro bezpečné uzavření.
Pneupohon je možno doplnit pilotním (elektromagnetickým) ventilem pro ovládáním přívodu tlakového vzduchu a indukčními snímači pro signalizaci skutečné polohy srdíčka klapky. Tato konfigurace vám umožní ovládat klapku přes řídící systém se zpětnou kontrolou jejího otevření/zavření.
Poloha klapky je rovněž indikována čepem, který je osazen na ovládací hřídeli. Čep ukazuje polohu srdíčka klapky.
Pneumatické pohony jsou dodávány s kompletním příslušenstvím pro montáž na přímou klapku nebo jako samostatný pohon pro použití s jiným typem armatury pro otevření/zavření o 90°.
Kompatibilní příslušenství
Koleno otočné DN 8mm x 1/8
Pracovní tlak: 0–1.2 MPa Provozní teplota: 0–60 °C Určeno pro trubky PU/PA Detailní…
Nerezová klapka přímá, clamp typ C-C DN80 …
Standard: DIN32676 Pracovní tlak : max. 10 bar Typ: clamp připojení C-C, DN80 (CLAMP…
Nerezová klapka přímá, navařovací typ S-S DN100 …
Standard: DIN 11850-1 Materiál: nerezová ocel 1.4301 (AISI 304) Ovládání: ruční Materiál…
Nerezová klapka přímá, clamp typ C-C DN100 …
standard: DIN32676 pracovní tlak : max. 10 bar typ: clamp připojení C-C, DN100 (CLAMP…
Další z kategorie
Pneumatický pohon, jednočinný a další montážní prvky pro klapku DN80
Unašeč pneupohonu pro klapku DN80/100
Unašeč pneupohonu pro klapku DN80 a DN100: rozměr otvoru pro čep klapky: 10x10 mm…
Držák pro indukční snímače
Materiál: nerezová ocel 1.4301 (AISI304) Použití indukčních snímačů polohy: …

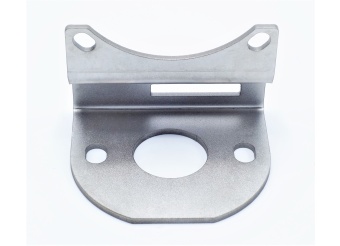

Držák pneupohonu pro klapku DN80
