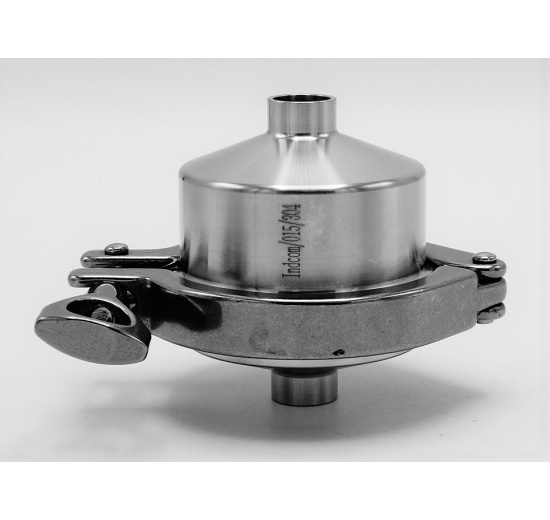

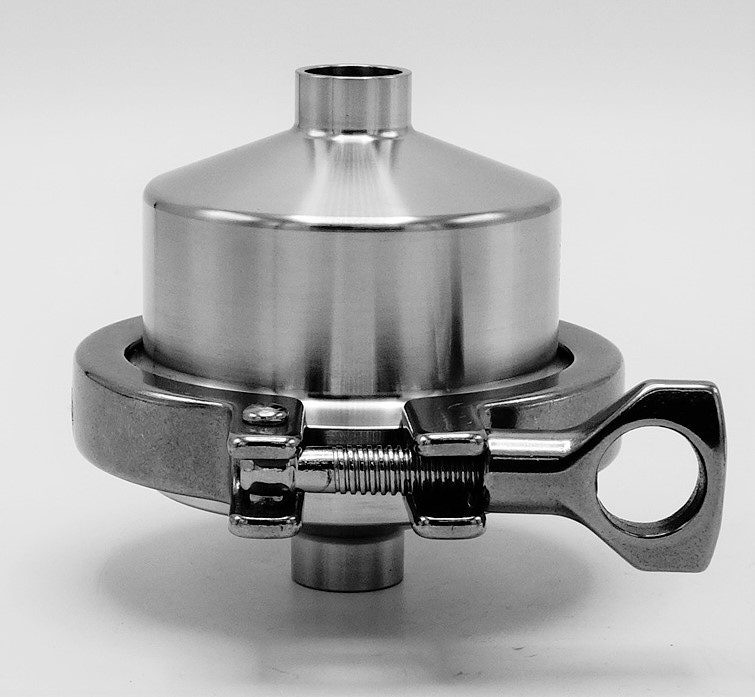

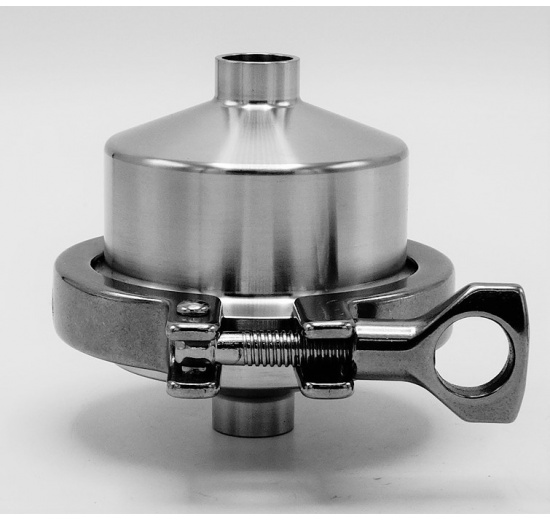

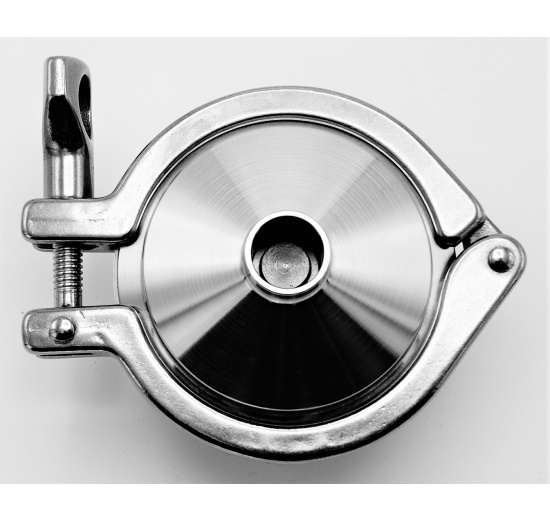

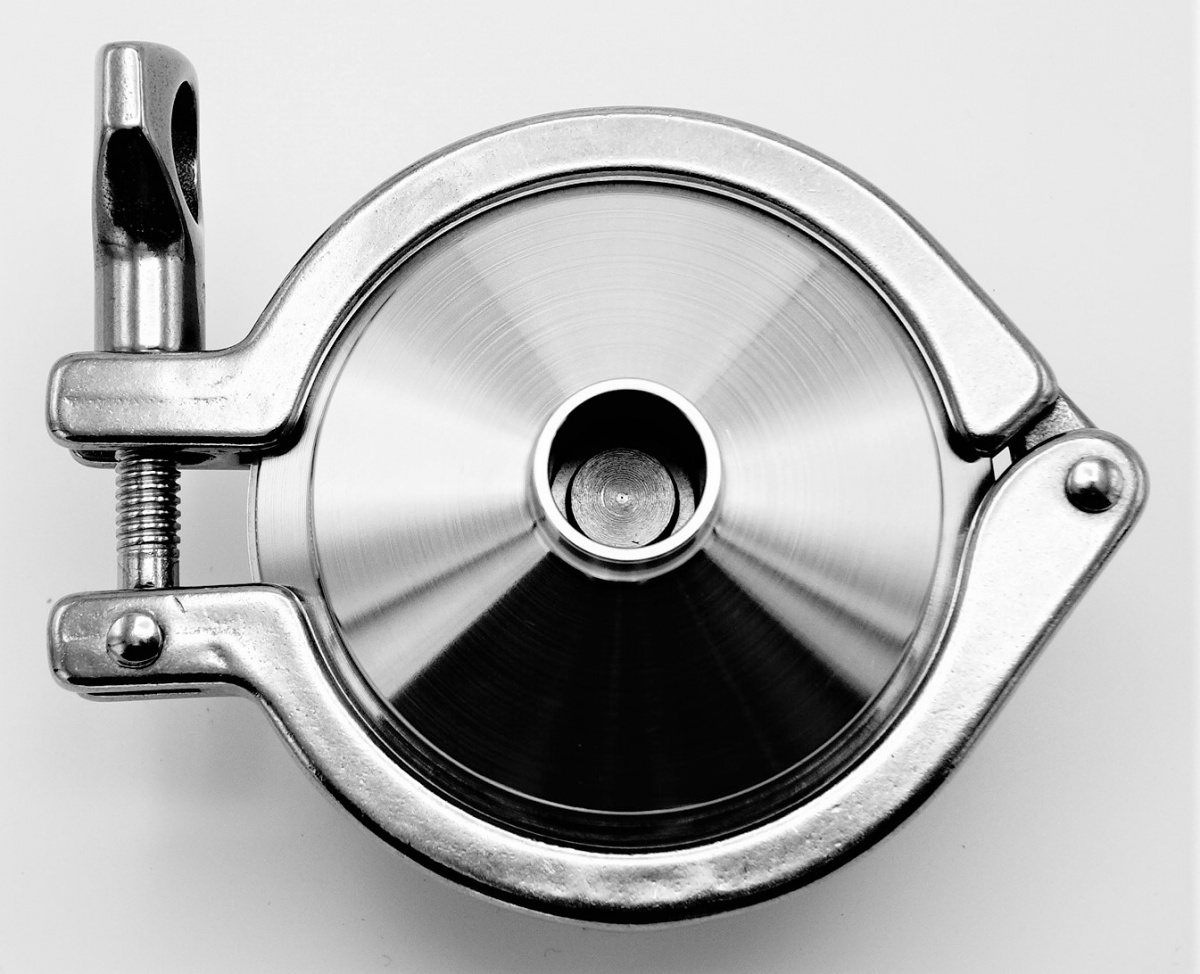

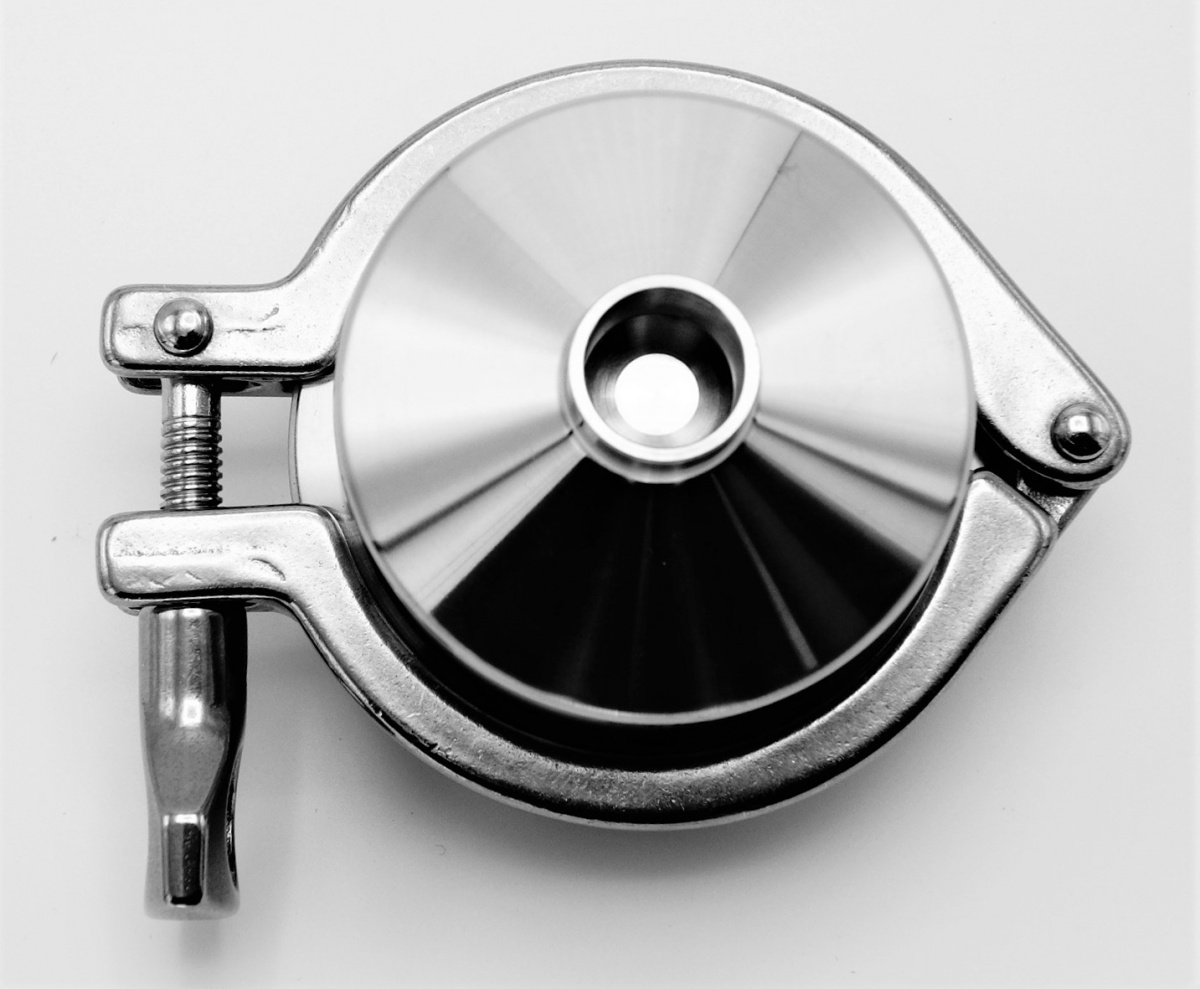

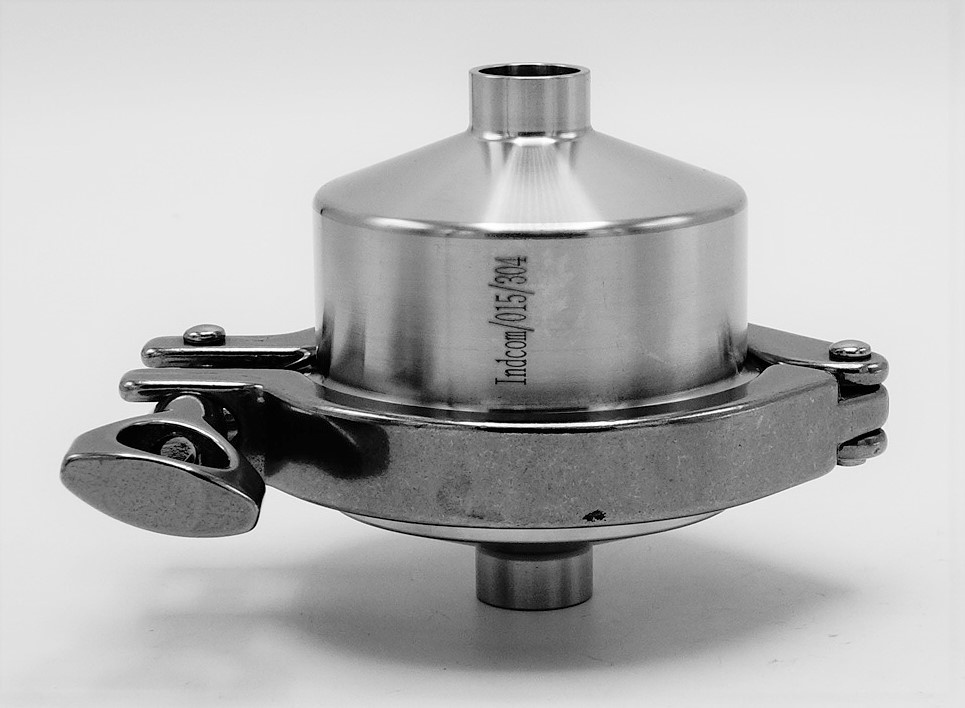

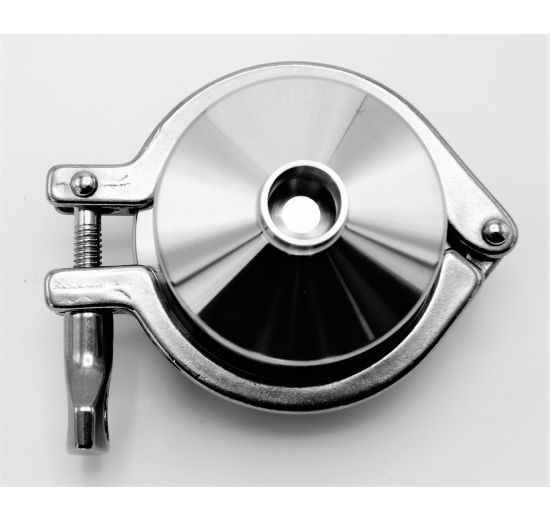

Základní informace
| Standard | navařovací DIN11850-řada1, DN15 |

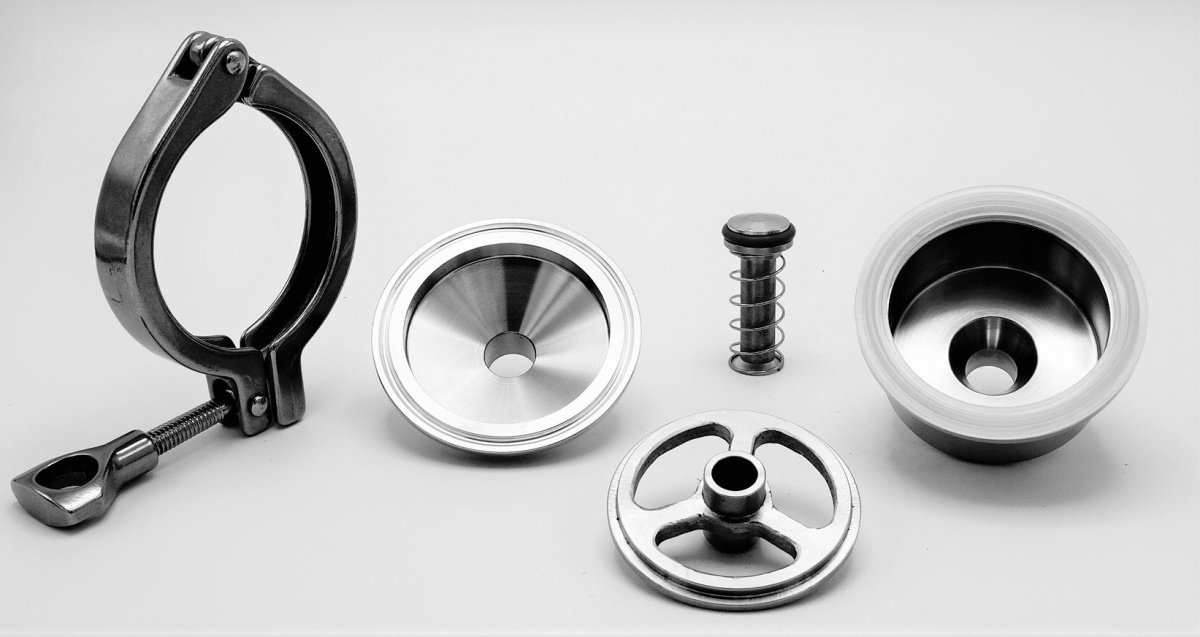

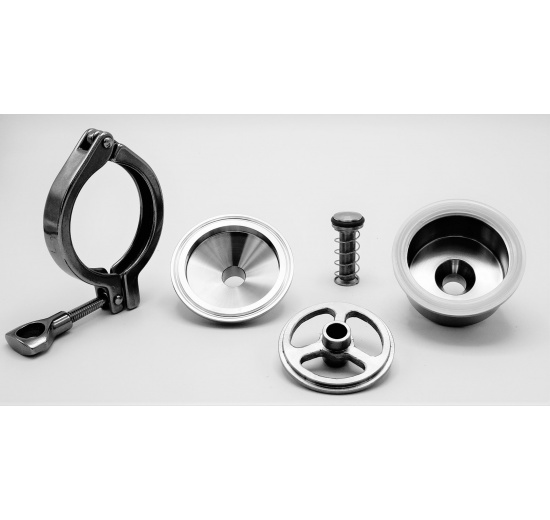

| Typ2(viz technické listy) | 2dílná, díly spojuje CLAMP objímka, silikonové těsnění |
| Maximální pracovní tlak | 10 bar |
| Materiál | nerezová ocel 1.4301 (AISI 304) |
| Maximální pracovní teplota | –10 °C/150 °C (dle použitého těsnění) |
| Těsnění disku | silikon |
| Úprava vnitřního povrchu | Ra≤0.8 µm |
| Úprava vnějšího povrchu | Ra≤1.6 µm |
| Určeno pro | kapaliny, vodu, oleje |

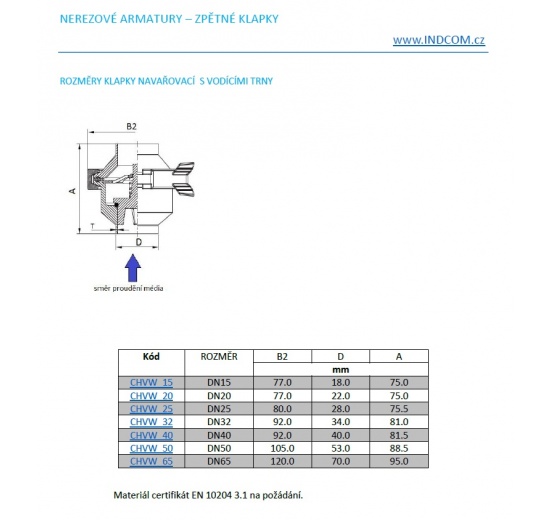

Rozměry
- viz.tabulka
- vnitřní průměr: 15 mm
- vnější průměr: 18 mm
Montáž

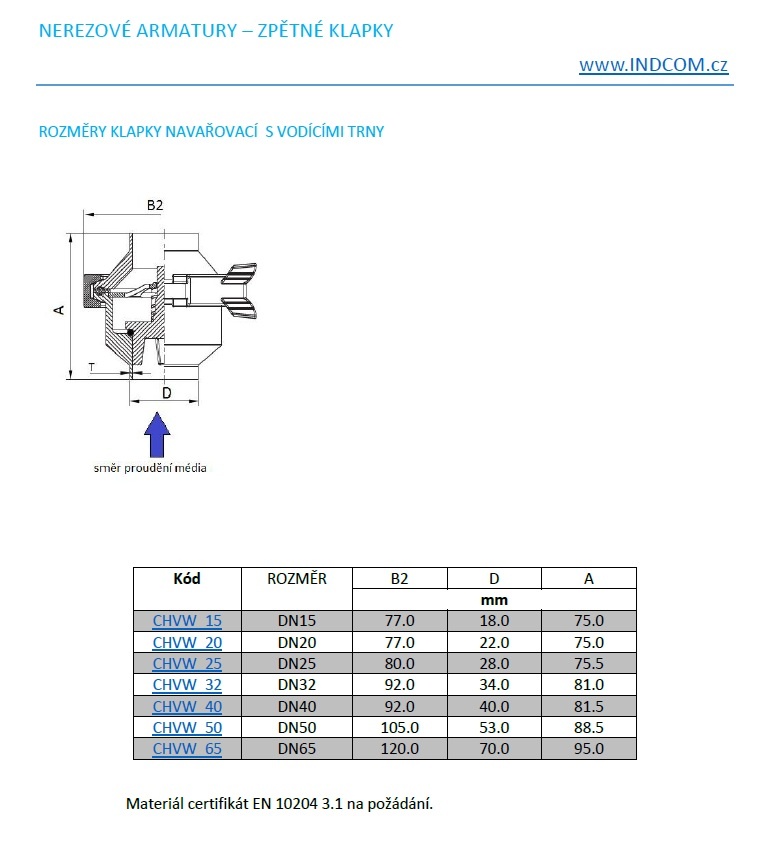

Směr montáže je shodný se směrem proudění média. Médium tlakem na disk otevírá klapku (viz modrá šipka na výkresu rozměrů klapky).
Klapka se instaluje před čerpadlo, aby byl zajištěn správný chod čerpadla i klapky.
Zpětné klapky se připojují přivařením k vhodnému protikusu. V případě přivařování je nutné armaturu nejdříve rozebrat, aby nedošlo k poškození těsnění. Doporučujeme kontrolu dotažení svorníků (CLAMP objímky) v provozu.
Před montáží je nutno vypláchnout trubkový systém, aby se zamezilo poškození armatury mechanickými nečistotami.
Před údržbou nebo demontáží armatury se ujistěte, že teplota a tlak potrubím protékajícího média již klesly (teplota média nad 50 °C a pod 0 °C může způsobit vážná poranění). Zdraví nebezpečné kapaliny je třeba před údržbou vypustit.
Oblasti použití sanitační zpětné klapky
Vinařství, pivovarnictví, potravinářský a nápojový průmysl, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
Kompatibilní příslušenství
Clamp těsnění - silikonové (VMQ) DN15 (K34)
Vlastnosti: typ: DN15, pro talířek clamp 34 mm (K34) standard: DIN 32676 materiál:…
Clamp hrdla navařovací DN15 (K34)
Standard: DIN32676-clamp límeček 34 mm (K34), trubka DIN11850 Materiál: nerezová ocel 1…
Clamp objímka I. DN10/15/20 (K34)
Standard: DIN 32676 Typ: pro clamp límeček prům. 34 mm (K34) Materiál: nerezová ocel 1…
Podobné produkty
Nerezová zpětná klapka, navařovací typ S-S DN20…
Standard: navařovací DIN11850-řada1, DN20 Typ2(viz technické listy): 2dílná, díly spojuje…

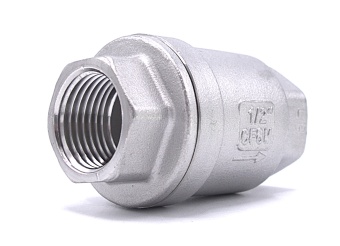

Celonerezová zpětná klapka, závitová 1/2”
