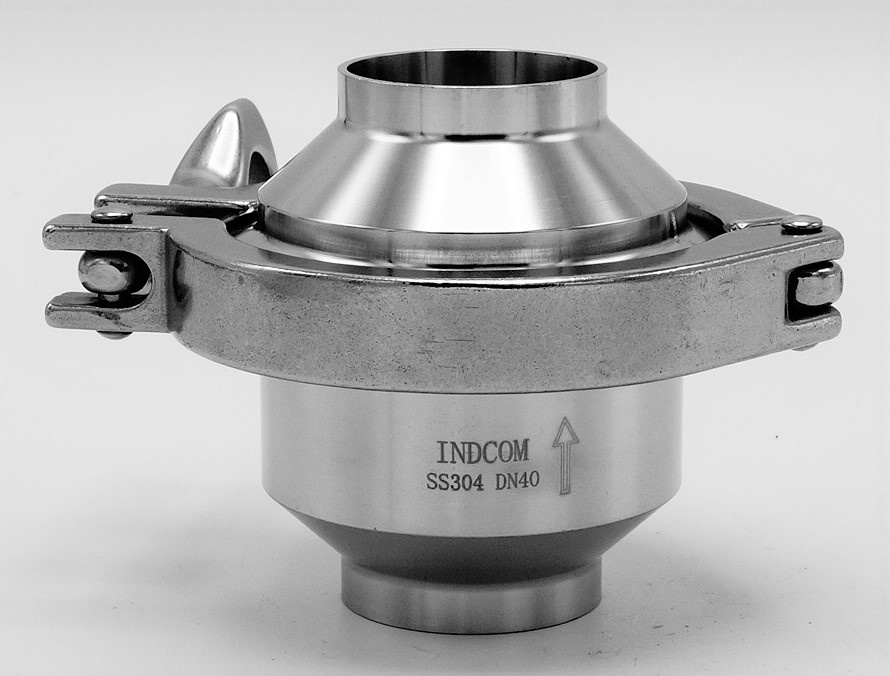

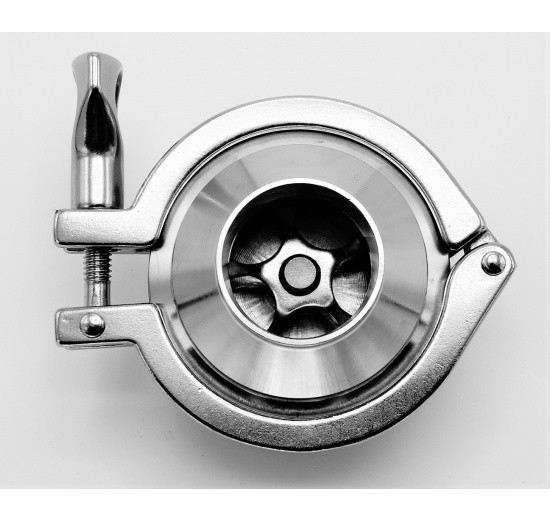

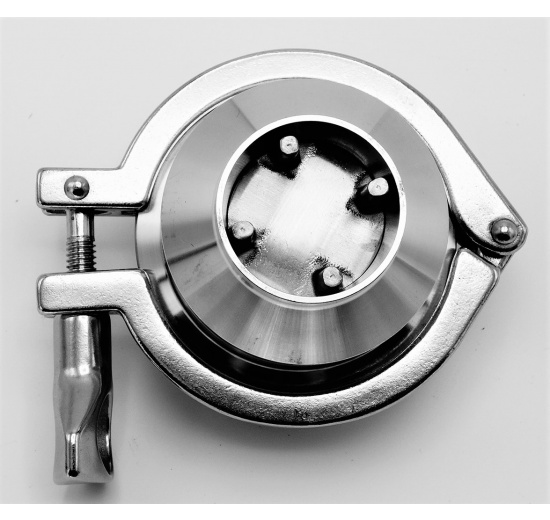

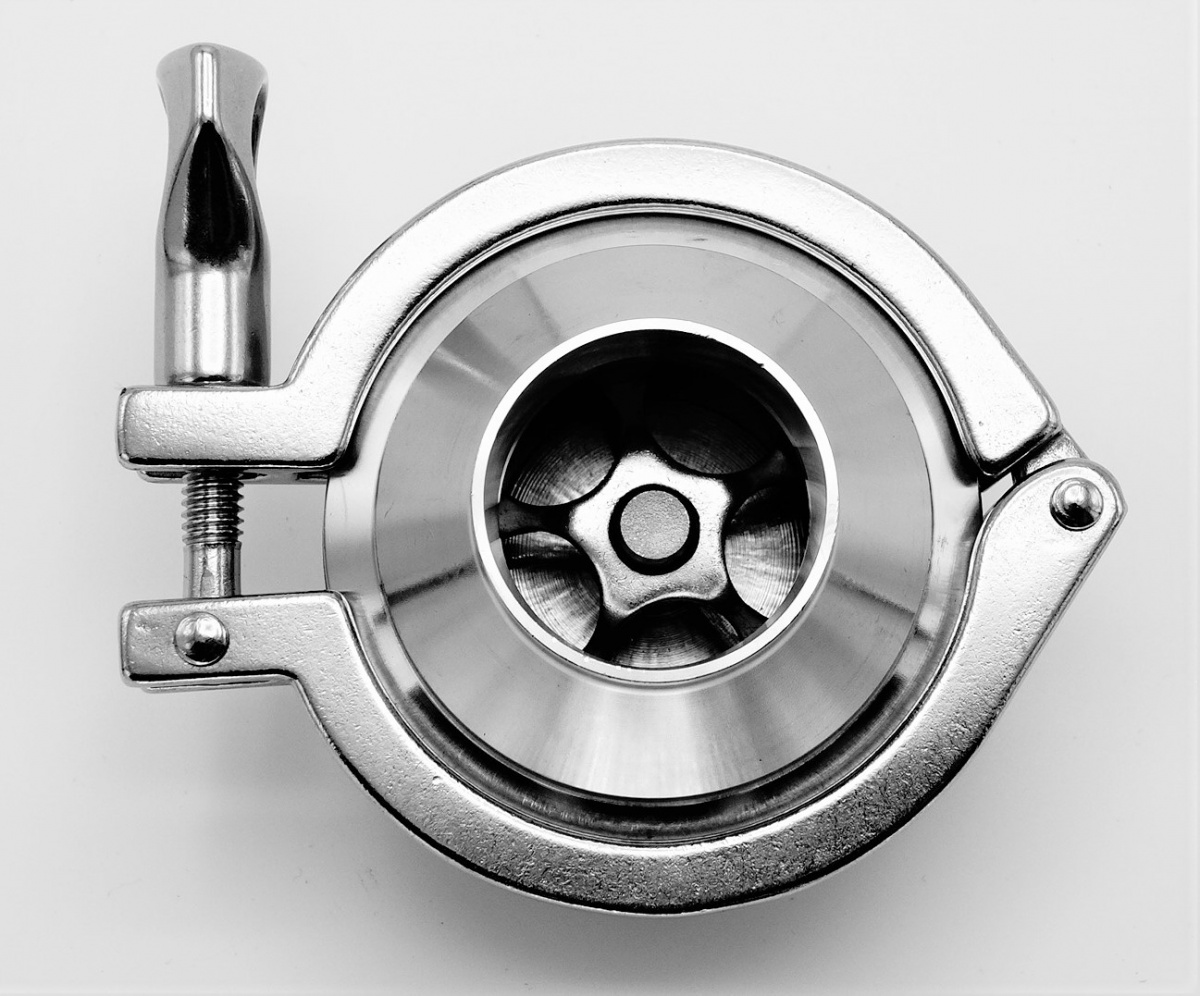

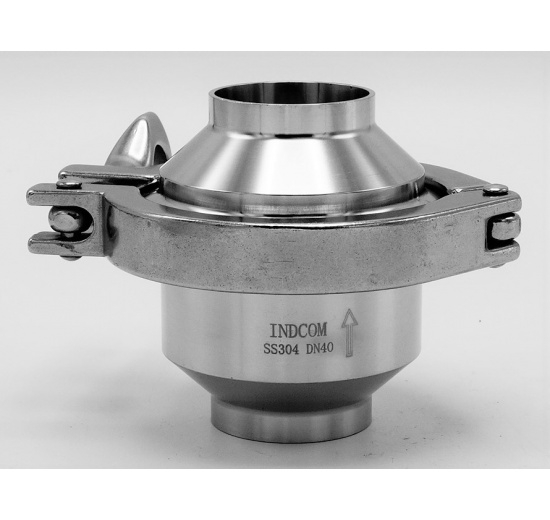

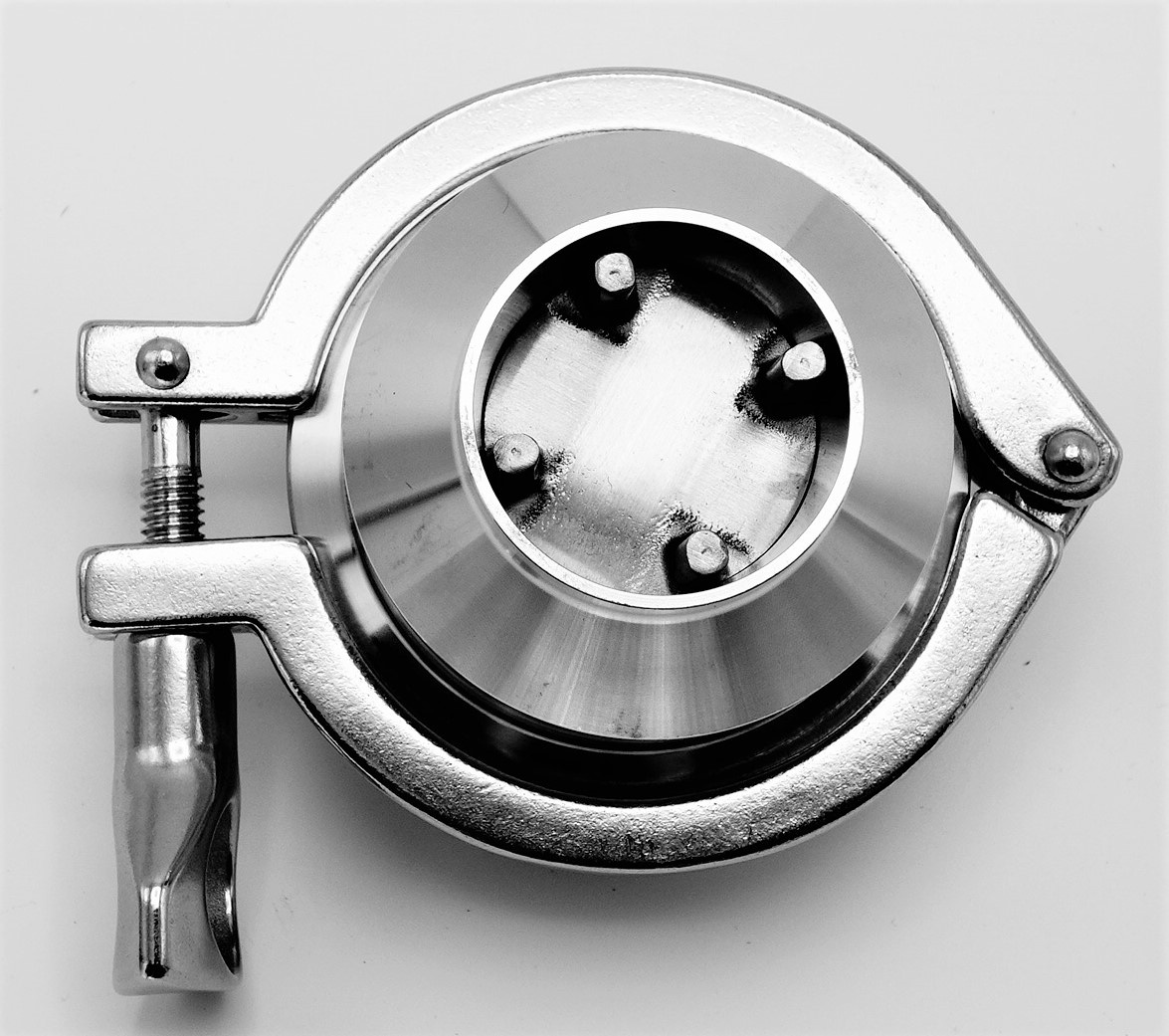

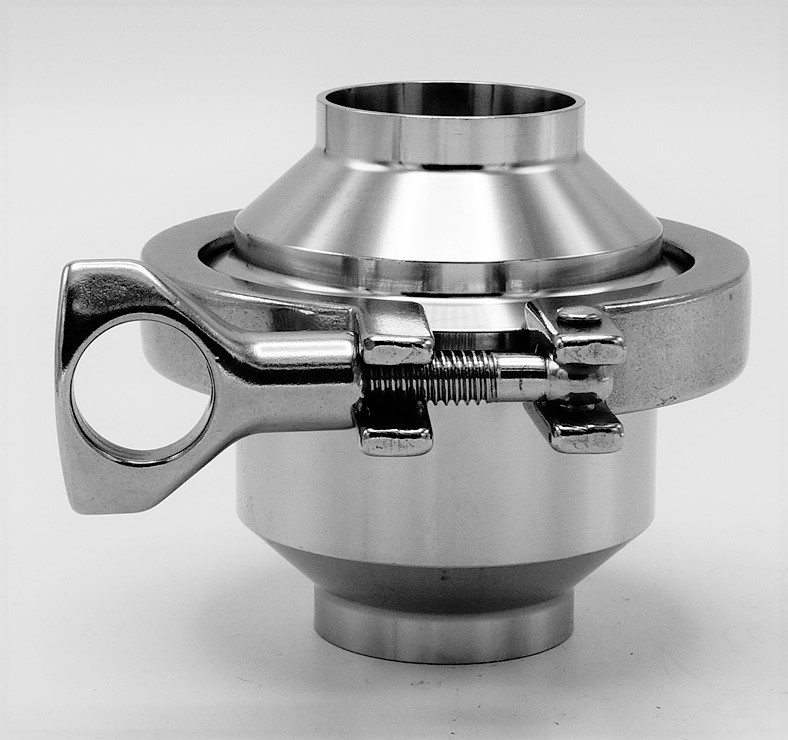

Sanitární zpětná klapka, navařovací S-S, DN40(40x1,5mm)

Nerezová zpětná klapka, navařovací typ S-S
DN40(40x1,5mm)

Kód: CHVW_40
Hmotnost: 1,10 kg

Varianta

Počet kusů

35,05 €

Ceny jsou uváděné bez DPH

Chci nakupovat v Kč

1 KS

dotaz na technika

Základní informace

Standard	navařovací DIN11850-řada1, DN40

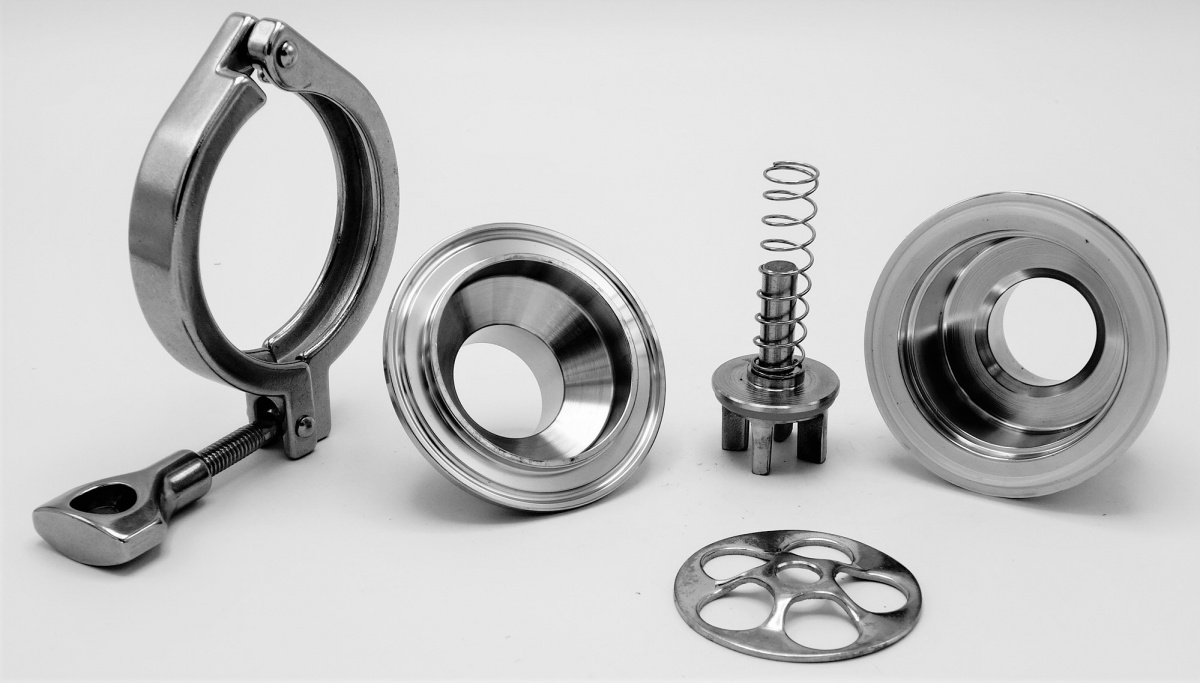

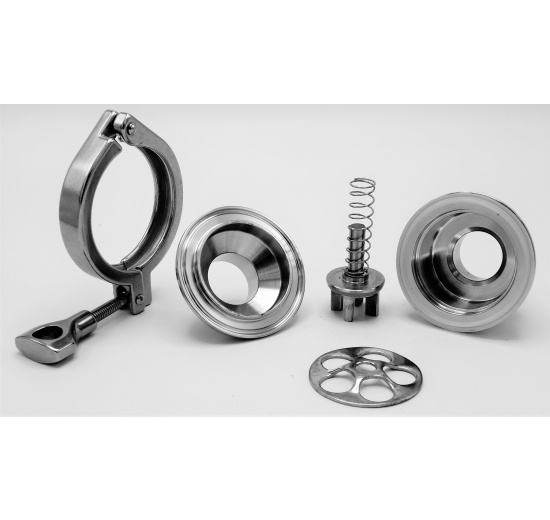

Typ1,2(viz technické listy)	2dílná, díly spojuje objímka (dle typu), silikonové těsnění
Maximální pracovní tlak	10 bar
Materiál	nerezová ocel 1.4301 (AISI 304)
Maximální pracovní teplota	–10 °C/150 °C (dle materiálu těsnění)
Těsnění disku	silikon
Úprava vnitřního povrchu	Ra≤0.8 µm
Úprava vnějšího povrchu	Ra≤1.6 µm
Určeno pro	kapaliny, vodu, oleje

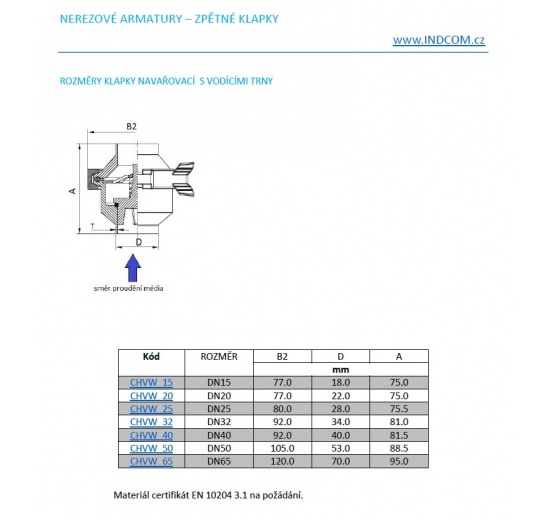

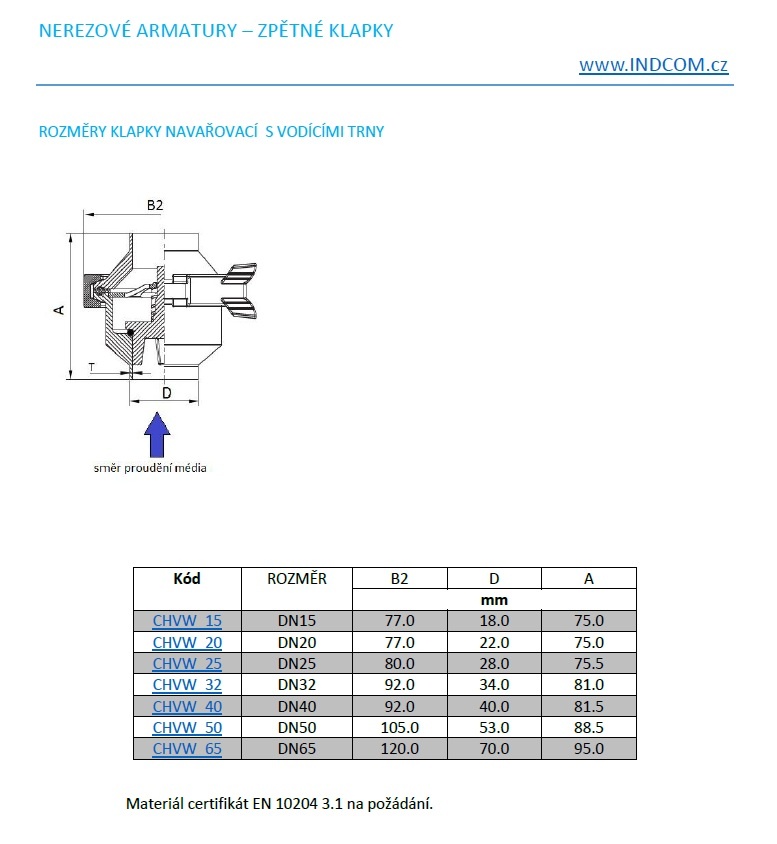

Rozměry

viz.tabulka
vnitřní průměr: 37 mm
vnější průměr: 40 mm

Montáž

Směr montáže je shodný se směrem proudění média. Médium tlakem na disk otevírá klapku (viz modrá šipka na výkresu rozměrů klapky).

Klapka se instaluje před čerpadlo, aby byl zajištěn správný chod čerpadla i klapky.

Zpětné klapky se připojují přivařením k vhodnému protikusu. V případě přivařování je nutné armaturu nejdříve rozebrat, aby nedošlo k poškození těsnění. Doporučujeme kontrolu dotažení svorníků (CLAMP objímky) v provozu.

Před montáží je nutno vypláchnout trubkový systém, aby se zamezilo poškození armatury mechanickými nečistotami.

Před údržbou nebo demontáží armatury se ujistěte, že teplota a tlak potrubím protékajícího média již klesly (teplota média nad 50 °C a pod 0 °C může způsobit vážná poranění). Zdraví nebezpečné kapaliny je třeba před údržbou vypustit.
