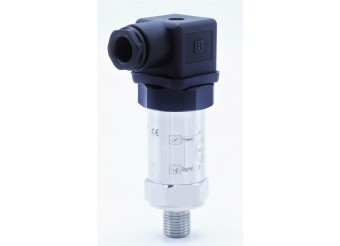

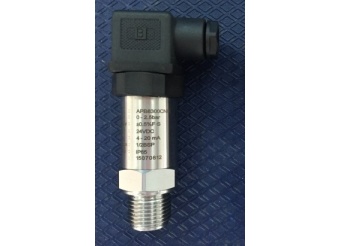

Snímače relativního

Funkce:

Změna měřeného tlaku způsobí vychýlení membrány snímače. Tato změna je převedena na výstupní signál 4–20 mA (odebíraný proud během měření min. 4 mA, max. 20 mA).

Technické parametry snímačů relativního tlaku:

• typ měřené hodnoty tlaku: relativní
• přesnost: <0.5 %
• typ výstupu: analogový
• analogový výstup: 4 – 20 mA
• napájecí napětí: 24 VDC
• konektor: Hersman DIN43650
• materiál pouzdra: nerezová ocel AISI 304
• materiál membrány: nerezová ocel AISI 316
• materiál snímače: křemík
• stupeň krytí IP: IP 65
• rozsah teplot měřeného média: –25 °C ～ +8 5°C
• doba odezvy: 10 ms
• vliv okolní teploty: 0–50 °C z horní hranice rozsahu < 0,5%, –20 °C až +80℃ z horní hranice rozsahu < 1%
• těsnění: Viton
• přetížitelnost: 150% z měřeného rozsahu
• vhodné pro materiály slučitelné s nerezovou ocelí AISI 304

Další možnost připojení snímačů relativního tlaku:

Možnost dodávky s oddělovací clamp membránou z nerezové oceli AISI 316L – snadná sanitovatelnost měřidla.

Použití:

• lehký průmysl
• lékařské přístroje
• regulace tlakových procesů
• hydraulické a vzduchové tlakové systémy
• chlazení, klimatizace
• kompresory
• potravinářský a nápojový průmysl

Absolutní tlak, relativní tlak a diferenční tlak

Každé měření tlaku, a to i například měření tlaku v pneumatikách, se vztahuje k nějakému referenčnímu tlaku. Většinou bývá měření vztaženo k tlaku fyzikální atmosféry, jindy to je měření vzhledem k ideálnímu vakuu nebo vůči jinému referenčnímu tlaku. Při měření tlaku tedy rozlišujeme následující pojmy:

• absolutní tlak je tlak měřený vůči ideálnímu vakuu, absolutní tlak je roven relativnímu tlaku plus atmosférický tlak
• relativní tlak je tlak měřený vůči atmosférickému tlaku, takže je roven rozdílu absolutního tlaku a atmosférického tlaku
• diferenční tlak je rozdíl tlaku mezi dvěma různými body

zdroj: Wikipedie
