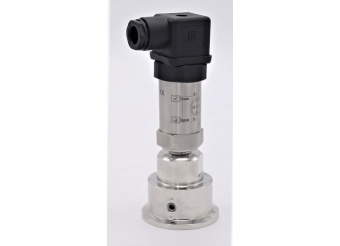

Snímače tlaku s oddělovací membránou

Zařízení v této kategorii je nutno sestavit a naplnit z komponentů dostupných na e-shopu. Jedná se o časově náročnou opearaci, pokud objednáte větší počet kusů, nemůžeme zaručit okamžité odeslání. Prosím kontaktujte nás na telefomu 739 518 466.

Popis

Funkce: Změna měřeného tlaku způsobí vychýlení membrány snímače. Tato změna je převedena na výstupní signál 4-20 mA.

Tento typ tlakových snímačů se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí měřidla.

Obvyklé použití snímačů tlaku s oddělovací membránou:

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakového snímače.

Membránové oddělovače

Membránové oddělovače jsou určeny pro aplikace ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.)

Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovače jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakové snímače s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Technická data membránového oddělovače:

• Materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm

• Materiál těla CLAMP oddělovače: AISI 304 (1.4301)

• Provozní teplota: –45 °C až +150 °C

• Membrána navržena na tlakový rozsah: 0–60 bar

Použití:

• Lehký průmysl
• Lékařské přístroje
• Regulace tlakových procesů
• Hydraulické a vzduchové tlakové systémy
• Chlazení, klimatizace
• Kompresory
• Potravinářský a nápojový průmysl
