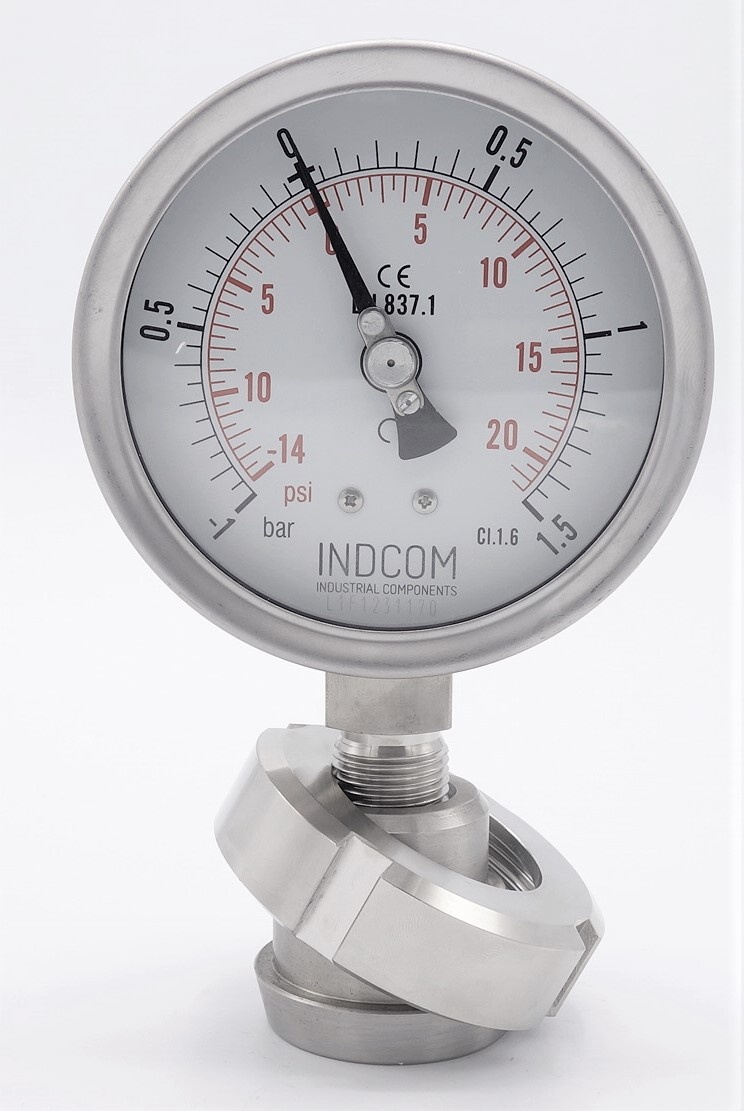

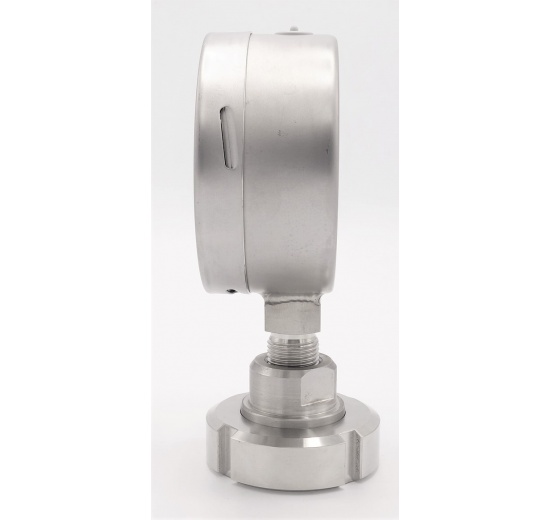

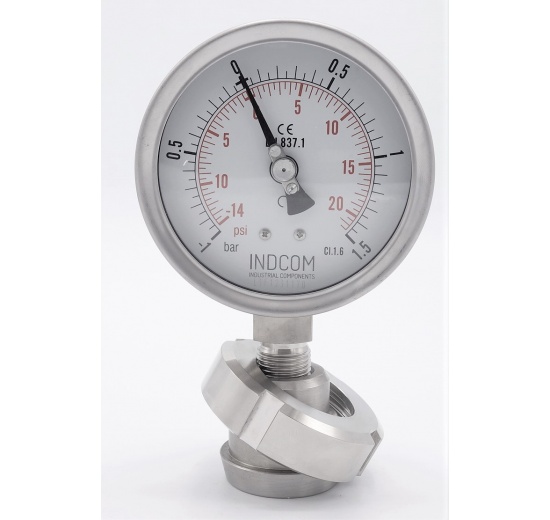

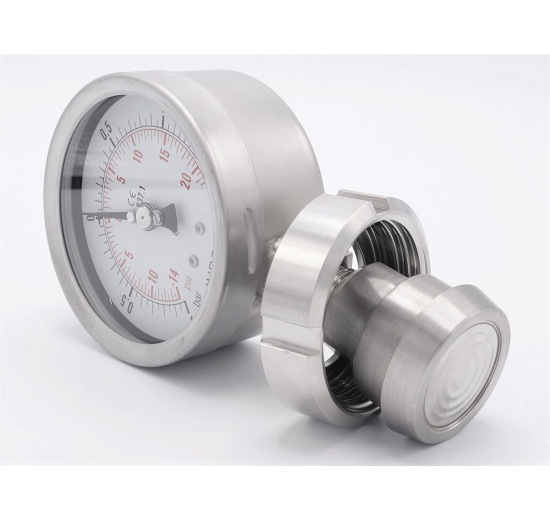

Tlakoměr s oddělovací membránou, potravinářské šroubení DIN 11851, číselník 100 mm,matice DN32, -1/1,5 bar

Tlakoměr s oddělovací membránou, potravinářské šroubení DIN 11851, číselník 100 mm,matice DN32
-1/1,5 bar

Kód: PG221MDN32-S1F-1,5
Hmotnost: 1,20 kg

Varianta

Počet kusů

2 605,00 Kč

Ceny jsou uváděné bez DPH

Chci nakupovat v EUR

SKLADEM

dotaz na technika

Základní informace

Materiál oddělovací membrány	AISI 316L (1.4404), Ra≤0,8 µm
Materiál těla oddělovače	AISI 316 (1.4401)
Materiál převlečné matice	AISI 304 (1.4301)
Provozní teplota	–45 °C až +150 °C
Membrána navržena na tlakový rozsah	0–60 bar
Plnění dle požadavků na aplikaci	silikonový olej, rostlinný olej (mandlový)
Připojení manometru k oddělovači	závit vnitřní 1/2" BSP
Připojení oddělovače	potravinářské šroubení – převlečná matice DN32 dle DIN 11851

Technická data celonerezových manometrů, číselník 100 mm(4")

Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
Konektor je navařen metodou TIG.
Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
Rozsah měření: -1/1.5 bar
Provozní teplota: –20 °C až +200 °C
Teplota okolí: –40 °C až 60 °C
Skleněné průhledítko.
Spodní připojení, závit G1/2“ BSP.
Rozměr číselníků DN 100 mm.
Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
Jsou určeny i do provozu, kde se vyskytují vibrace nebo pulzující tlaky.

Použití těchto manometrů je obvyklé pro následující případy

silně viskózní kapaliny
kapaliny s pevnými částicemi, sedimentující kaly
horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
agresivní kapaliny
v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Oblasti použití

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
