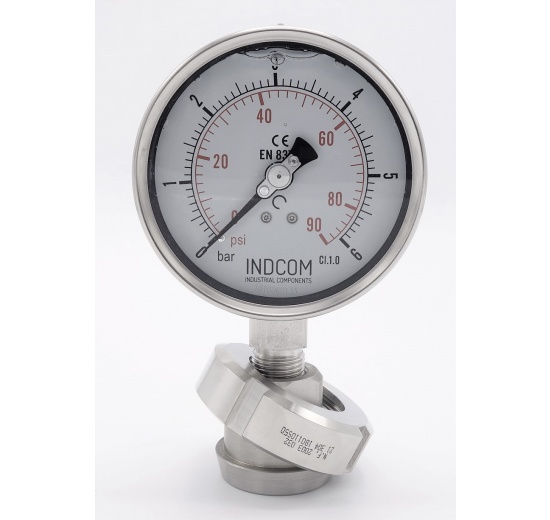

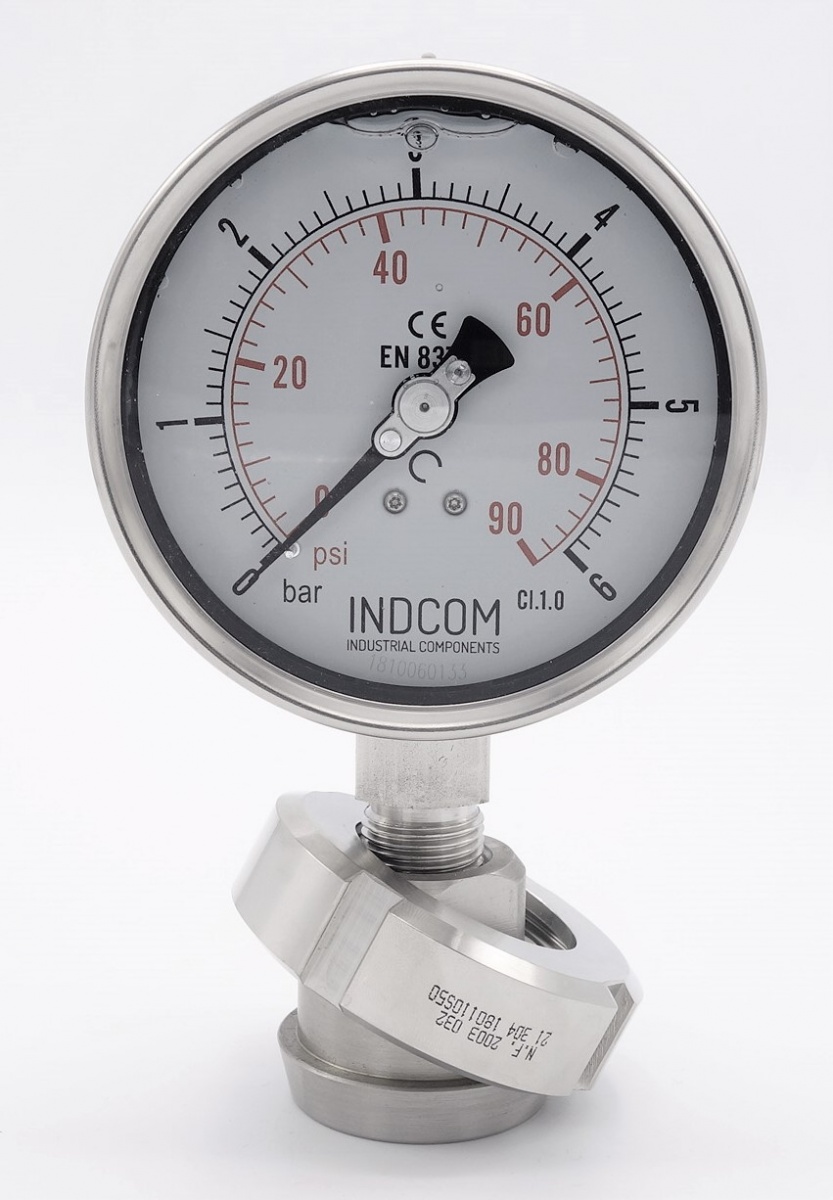

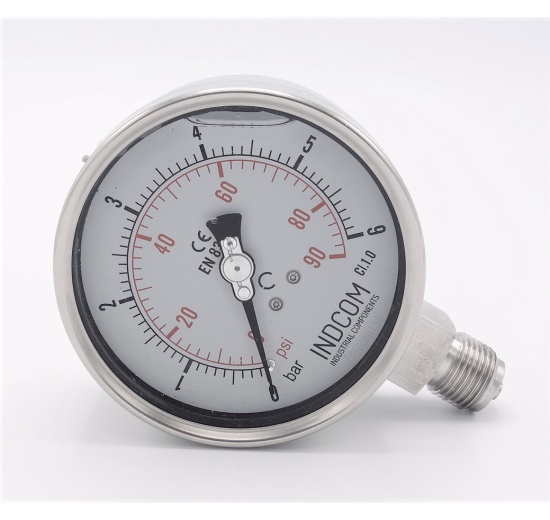

Tlakoměr s oddělovací membránou, potravinářské šroubení DIN 11851, číselník 100 mm| matice DN32
Zařízení v této kategorii je nutno sestavit a naplnit z komponentů dostupných na e-shopu. Jedná se o časově náročnou operaci, pokud objednáte větší počet kusů, nemůžeme zaručit okamžité odeslání. Prosím kontaktujte nás telefonicky 739 518 466.
Použití těchto manometrů je obvyklé pro následující případy:
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.
Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).
Základní informace
Zařízení v této kategorii je nutno sestavit a naplnit z komponentů dostupných na e-shopu. Jedná se o časově náročnou operaci, pokud objednáte větší počet kusů, nemůžeme zaručit okamžité odeslání. Prosím kontaktujte nás telefonicky 739 518 466.

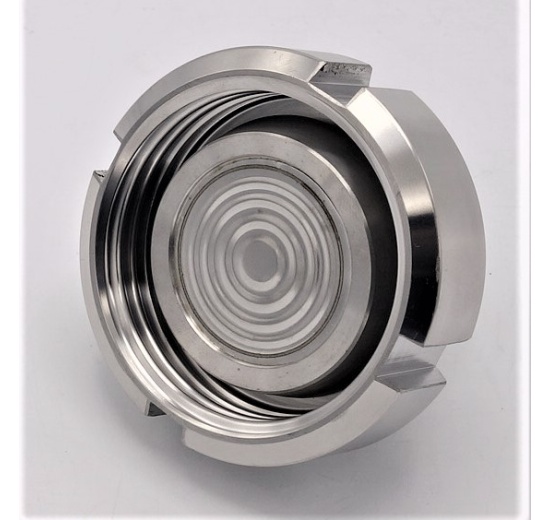

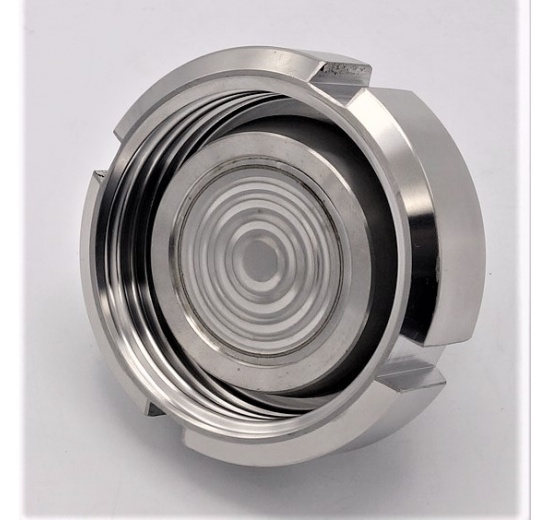

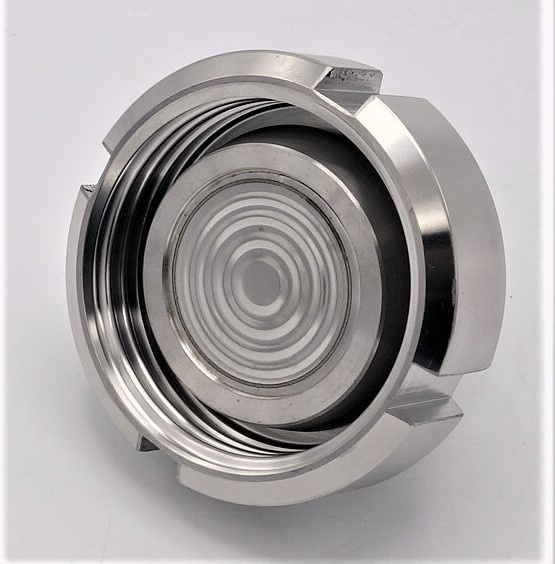

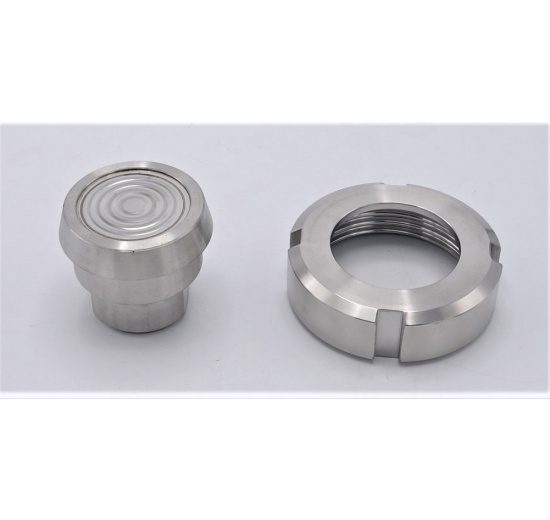

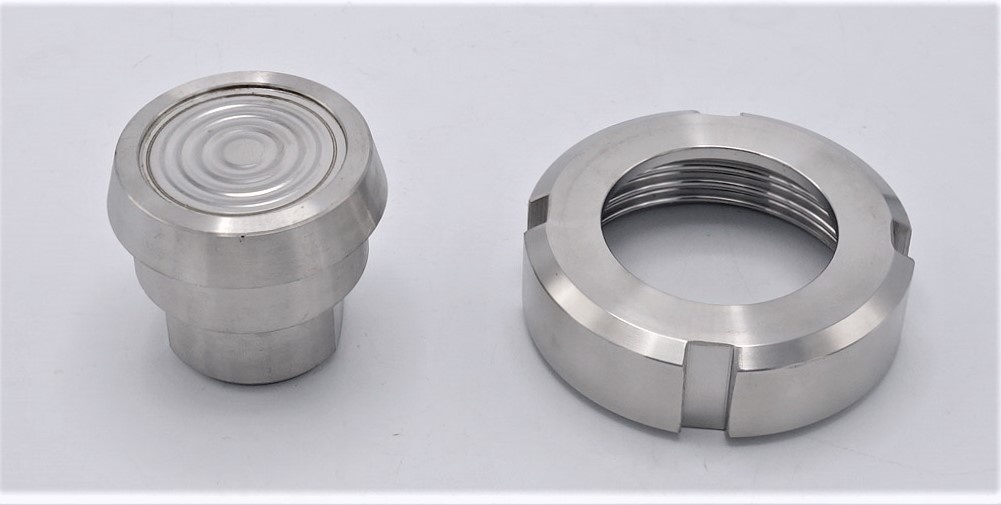

Technická data membránového oddělovače s převlečnou maticí
| Materiál oddělovací membrány | AISI 316L (1.4404), Ra≤0,8 µm |
| Materiál těla oddělovače | AISI 316 (1.4401) |
| Materiál převlečné matice | AISI 304 (1.4301) |
| Provozní teplota | –45 °C až +150 °C |
| Membrána navržena na tlakový rozsah | 0–60 bar |
| Plnění dle požadavků na aplikaci | silikonový olej, rostlinný olej (mandlový) |
| Připojení manometru k oddělovači | závit vnitřní 1/2" BSP |
| Připojení oddělovače | potravinářské šroubení – převlečná matice DN32 dle DIN 11851 |

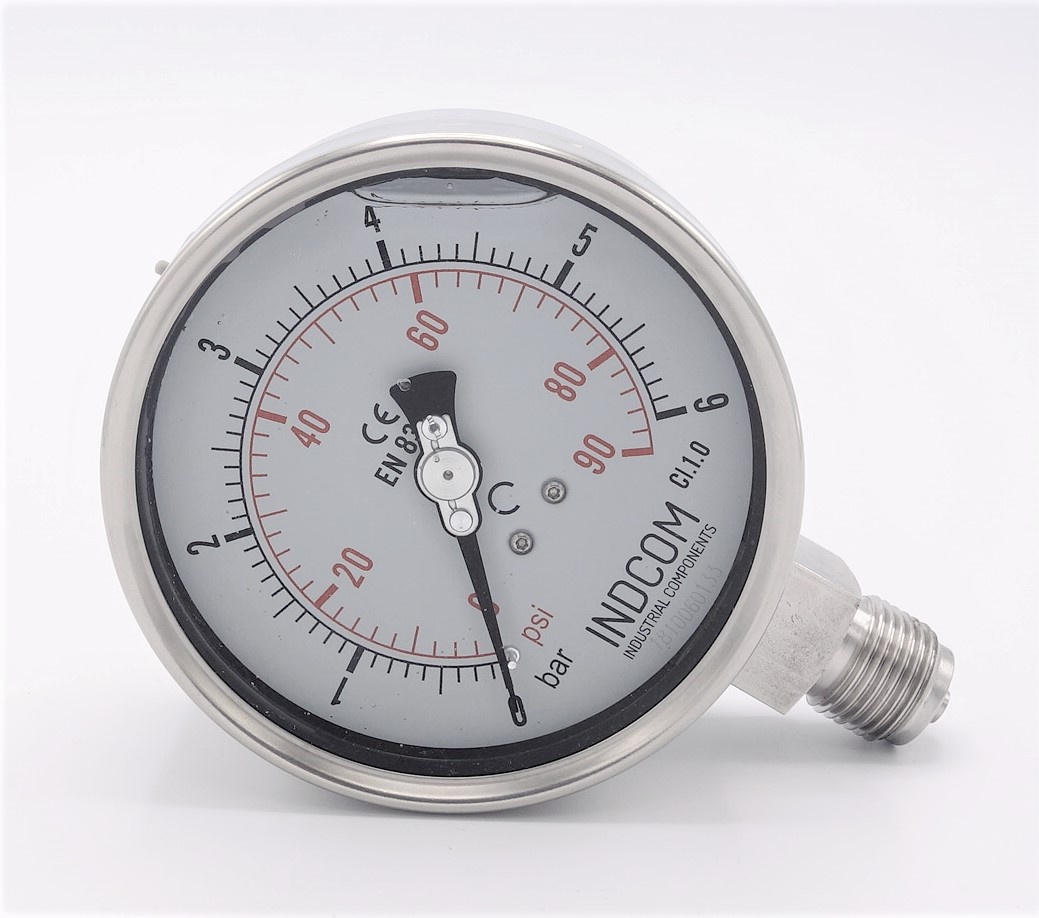

Technická data celonerezových manometrů, číselník 100 mm(4")
- Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
- Konektor je navařen metodou TIG.
- Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
- Rozsah měření: 0–2.5 bar/0–6 bar/0–10 bar.
- Provozní teplota: –20 °C až +200 °C
- Teplota okolí: –40 °C až 60 °C
- Skleněné průhledítko.
- Spodní připojení, závit G1/2“ BSP.
- Rozměr číselníků DN 100 mm.
- Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
- Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
- Jsou určeny i do provozu, kde se vyskytují vibrace nebo pulzující tlaky.
Použití těchto manometrů je obvyklé pro následující případy
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.
Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).
