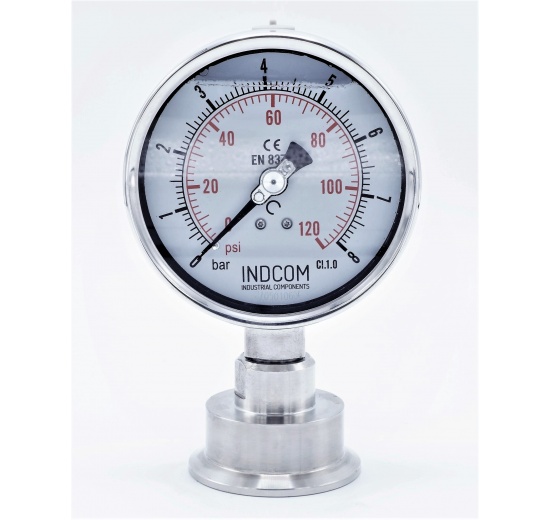

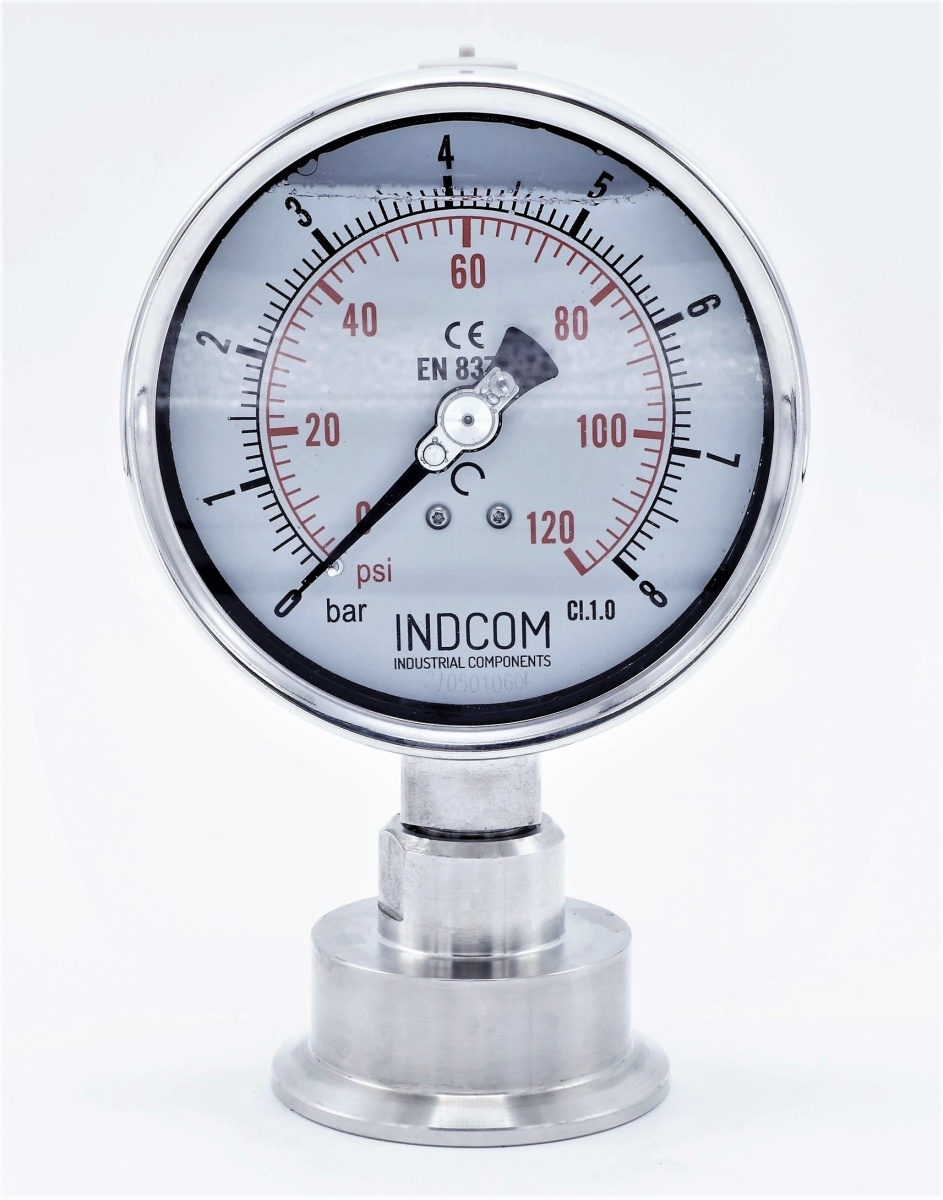

celonerezový tlakoměr s oddělovací membránou (clamp límeček 64 mm), 0-8 bar, číselník 100 mm, spodní připojení

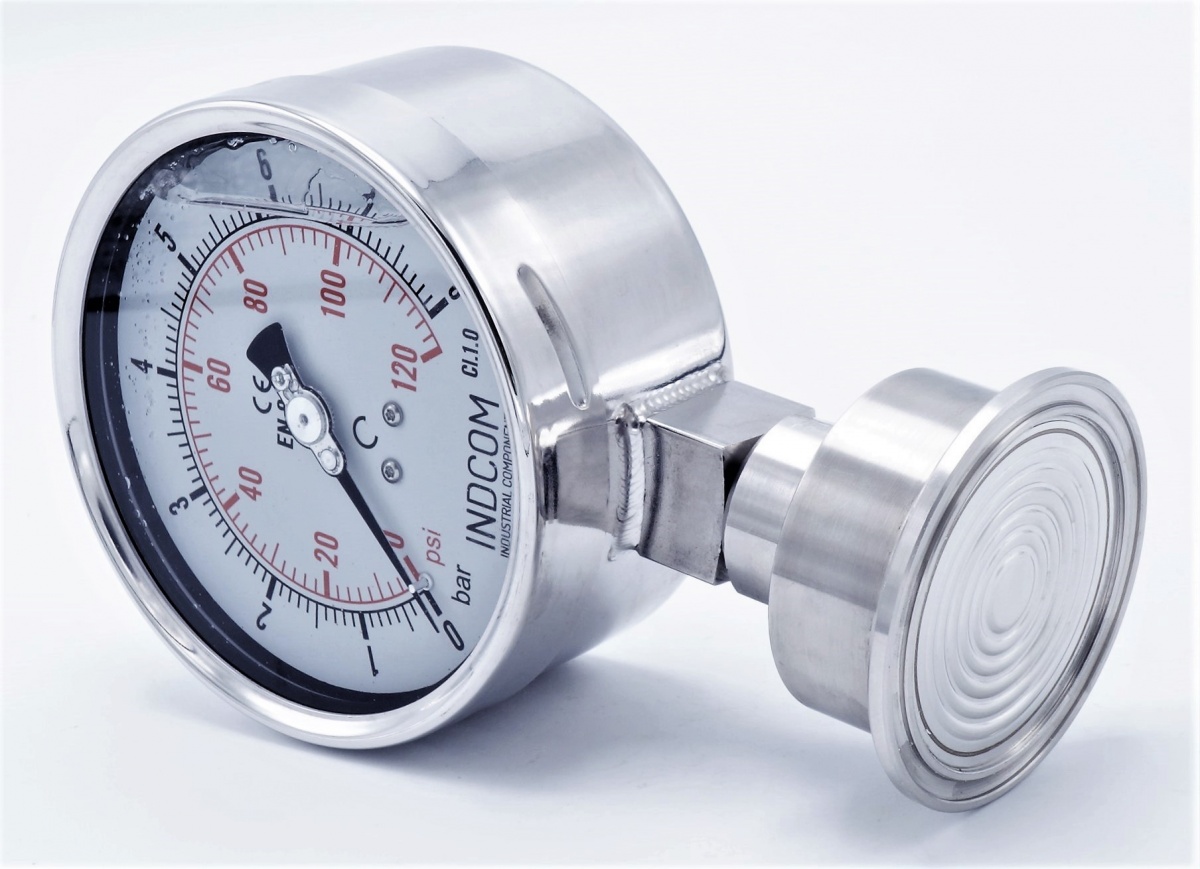

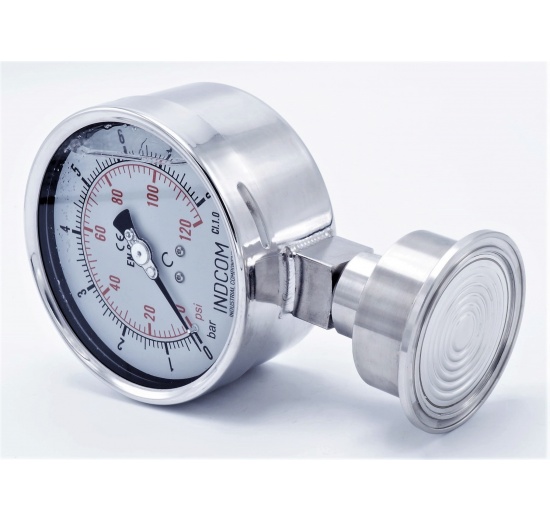

manometr s oddělovací membránou (clamp límeček 64 mm)m 0-8 bar, číselník 100 mm, spodní připojení

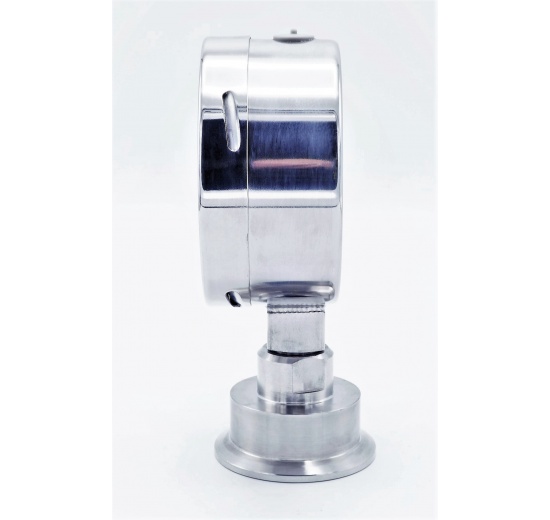

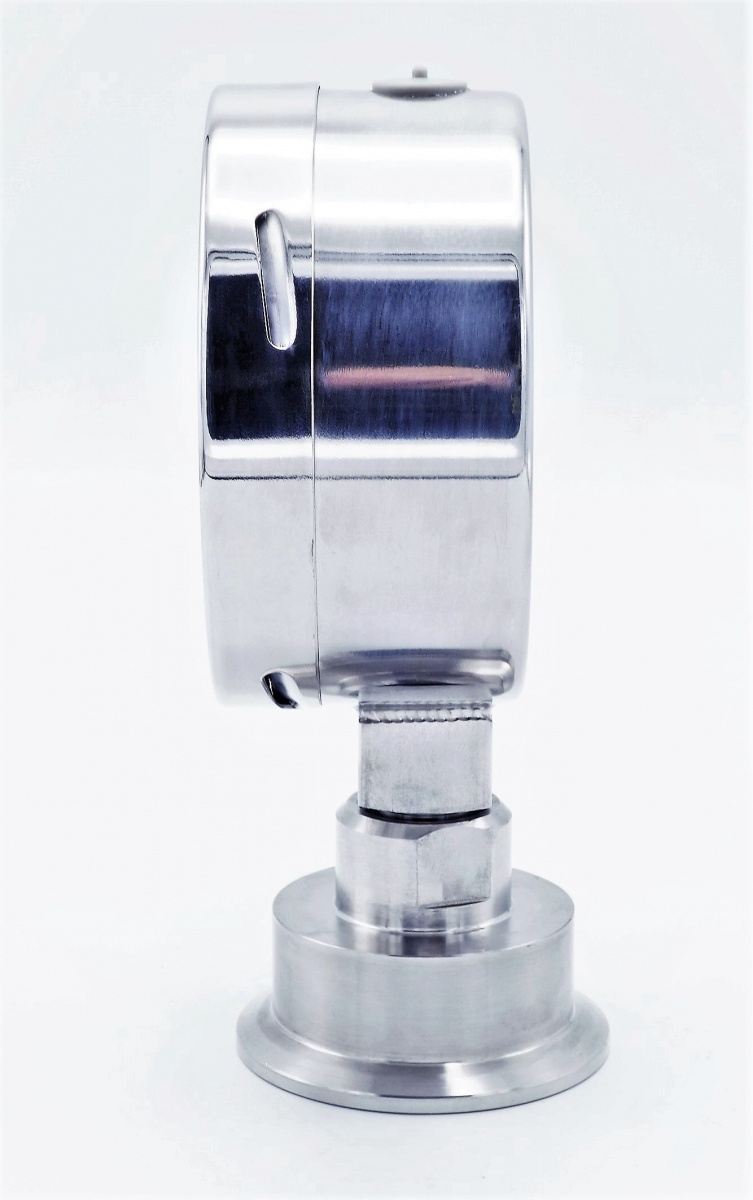

manometr s oddělovací membránou, spodní připojení, 0-8 bar, číselník 100 mm

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676, číselník 100 mm
0 - 8 bar

Kód: PG221M-S1F-8
Hmotnost: 0,50 kg

Tento typ tlakoměrů se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Varianta

Počet kusů

2 485,00 Kč

Ceny jsou uváděné bez DPH

Chci nakupovat v EUR

SKLADEM

dotaz na technika

Základní informace

silně viskózní kapaliny
kapaliny s pevnými částicemi, sedimentující kaly
horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
agresivní kapaliny
v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívají v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřícího ústrojí tlakoměru.

Vlastnosti manometrů s oddělovací membránou

tlakoměr je vyroben z nerezové oceli - materiál pouzdra AISI 304, materiál závitu AISI 316
snímacím zařízením je Bourdonova nerezová pružina
konektor je navařen metodou TIG
standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům)
materiál krytu ciferníku: sklo
spodní připojení: CLAMP DIN 32676 – DN50 (límeček 64 mm)
rozměr číselníku: 100 mm
rozsah měření: 0–8 bar
splňuje požadavky EN 837–1, třída přesnosti CL 1.6
materiál těsnění oddělovací membrány: teflon
materiál oddělovací membrány: AISI 316L (1.4404)
materiál těla oddělovací membrány: AISI 304 (1.4301)
provozní teplota: –45 °C až +150 °C
membrána navržena na tlakový rozsah: 0–60 bar
plnící kapalina: s ohledem na aplikaci a požadavky zákazníka
je navržen s důrazem na dlouhodobou životnost a extrémní provozní podmínky
je určen do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění
tlakoměr je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky

Montáž celonerezového tlakoměru (manometru) s oddělovací membránou

Připojení se provádí pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
