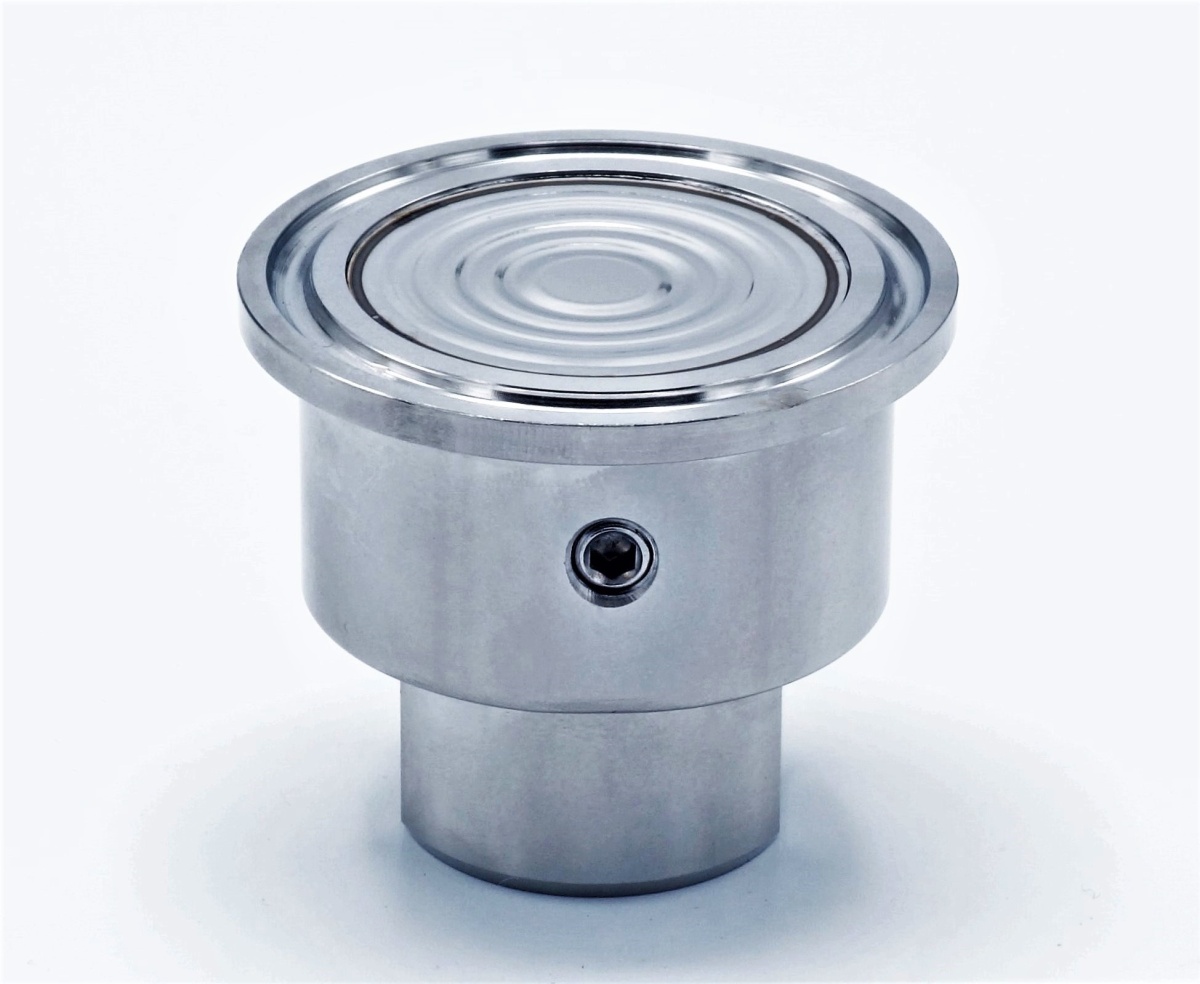

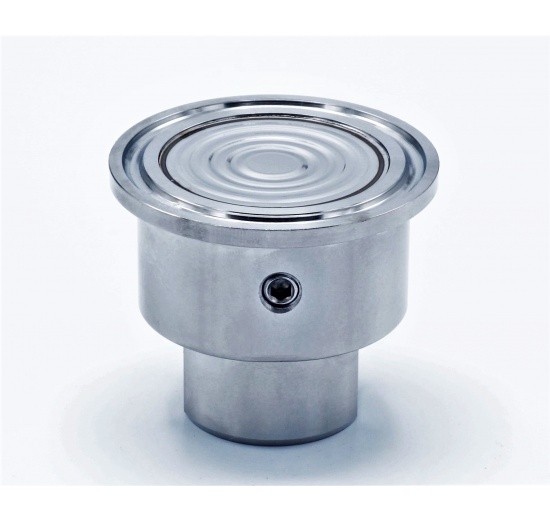

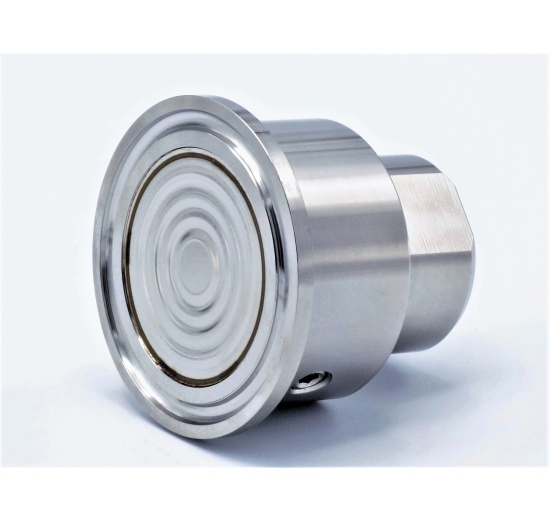

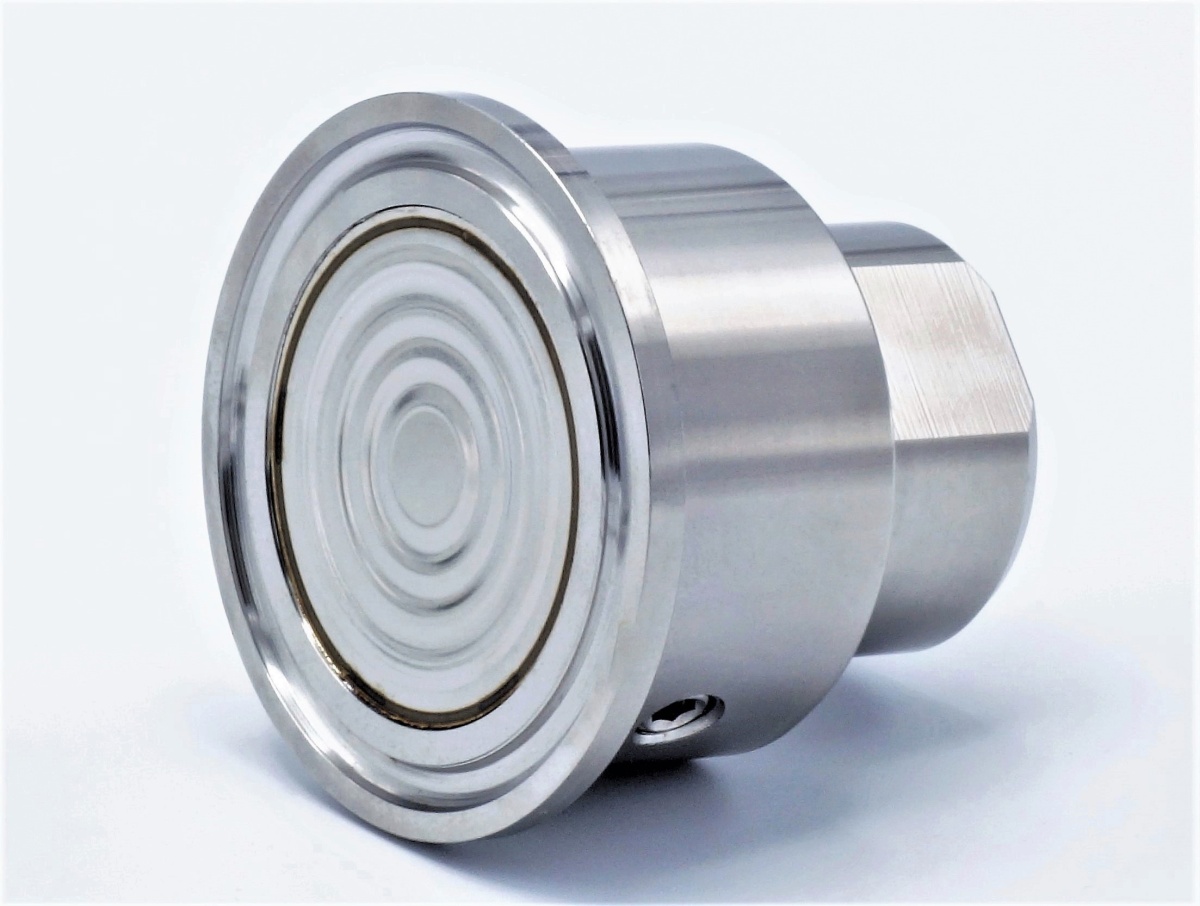

Membránové oddělovače, CLAMP DIN 32676
Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace, ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.). Vnější strana oddělovací membrány je ve styku s médiem, jehož tlak měříme.
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovače jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění systému. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky. Princip spočívá v použití membrány a inertní kapaliny, která přenáší tlak do měřícího ústrojí tlakoměru (manometru).
Základní informace
Oddělovací membrány se používají v kombinaci s vhodnými manometry a snímači tlaku. Oddělovače jsou určeny pro aplikace, ve kterých nesmí dojít ke kontaktu provozního média s měřidlem (např. z důvodu znečištění, přítomnosti pevných částic, viskozitě atd.). Vnější strana oddělovací membrány je ve styku s médiem, jehož tlak měříme.
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky. Oddělovače jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění systému. Tlakoměry s membránovým oddělovačem je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky. Princip spočívá v použití membrány a inertní kapaliny, která přenáší tlak do měřícího ústrojí tlakoměru (manometru).

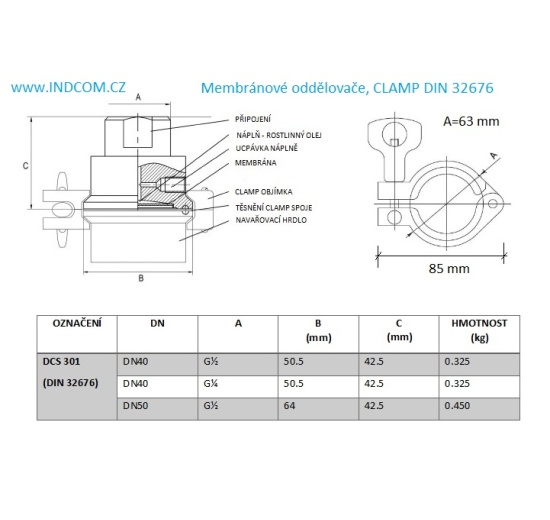

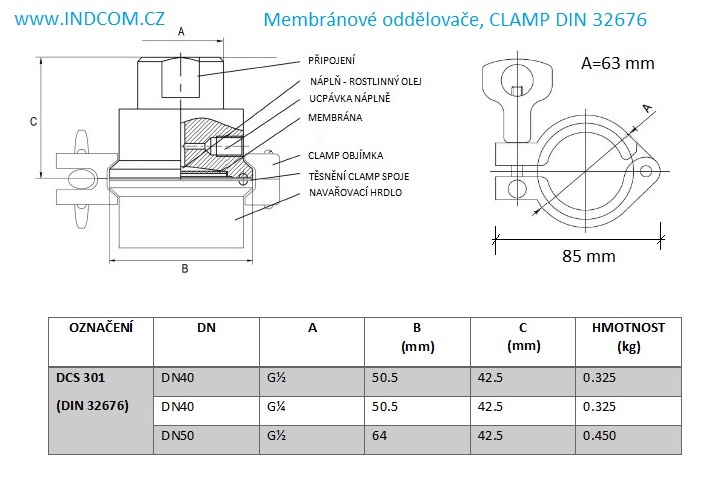

Připojení pomocí CLAMP objímky (upevňovacího třmenu) a silikonového těsnění s příslušným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky.
Technická data membránového oddělovače
- materiál oddělovací membrány: AISI 316L (1.4404), Ra≤0,8 µm
- materiál těla CLAMP oddělovače: AISI 304 (1.4301)
- CLAMP připojení dle DIN 32676
- provozní teplota: –45 °C až +150 °C
- membrána navržena na tlakový rozsah: 0–60 bar
- plnění dle požadavků na aplikaci: silikonový olej, rostlinný (mandlový) olej
Použití manometrů opatřených oddělovací membránou je obvyklé pro následující případy
- silně viskózní kapaliny
- kapaliny s pevnými částicemi, sedimentující kaly
- horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
- agresivní kapaliny
- v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému
- v systémech s vysokými rázy, které je nutné utlumit
Daná koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru) či snímače tlaku.
