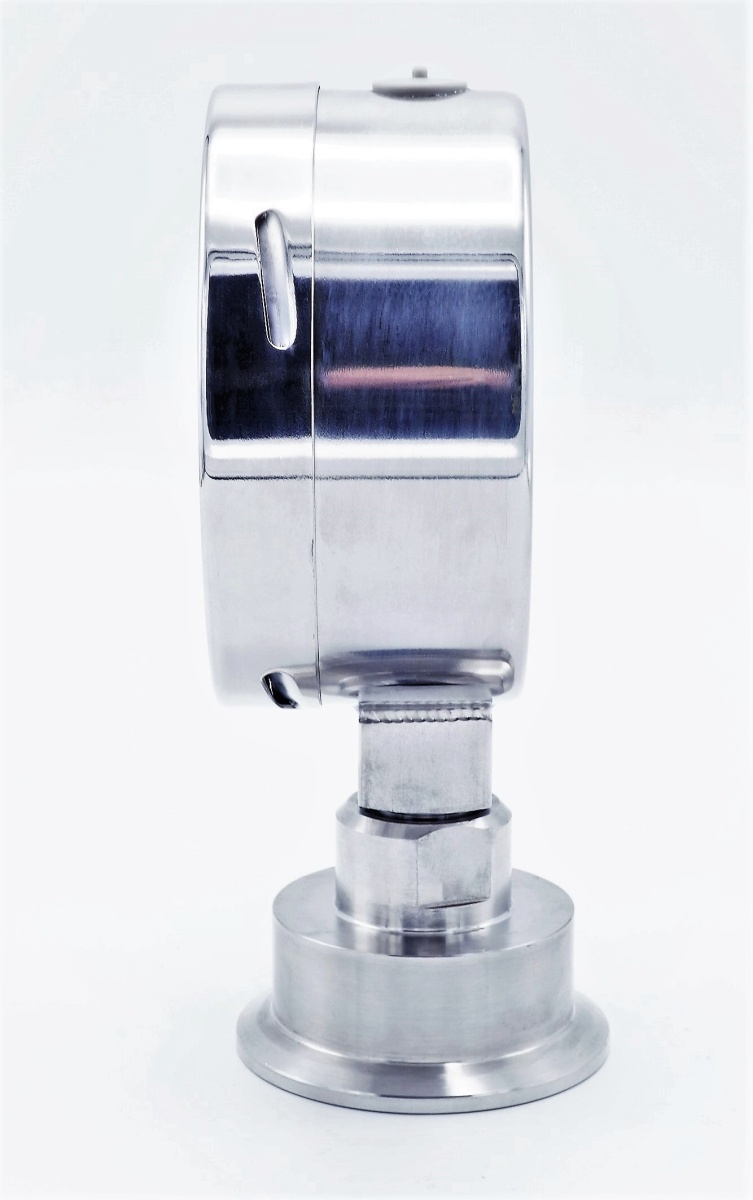

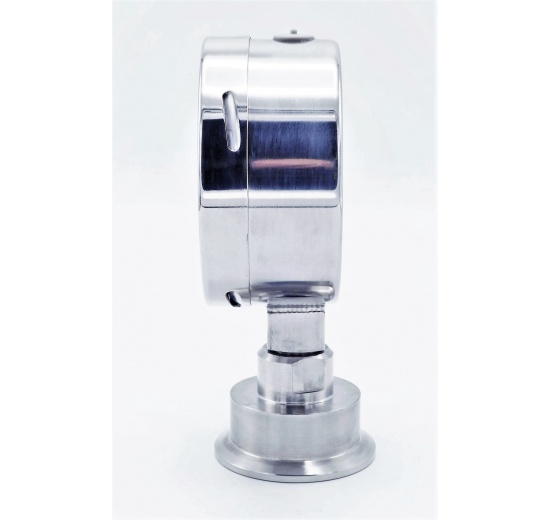

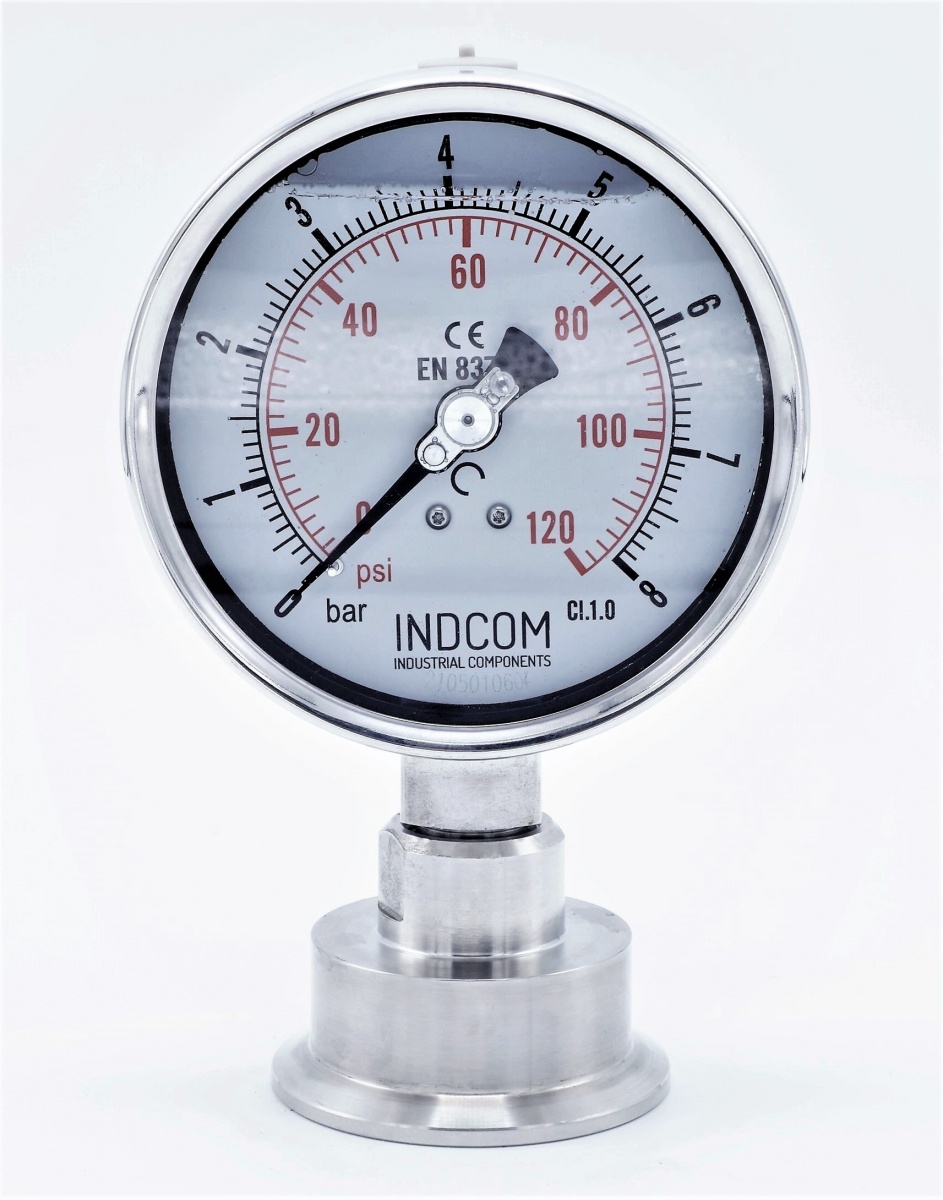

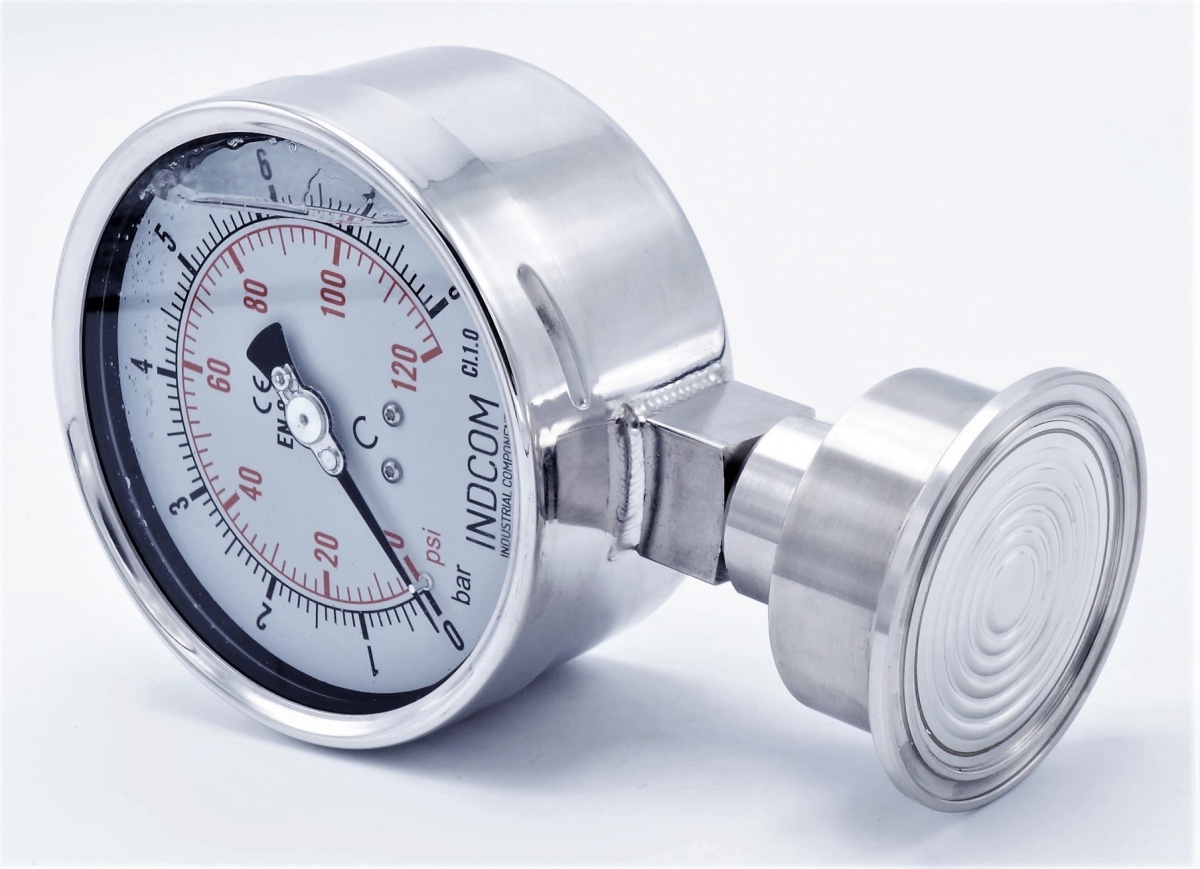

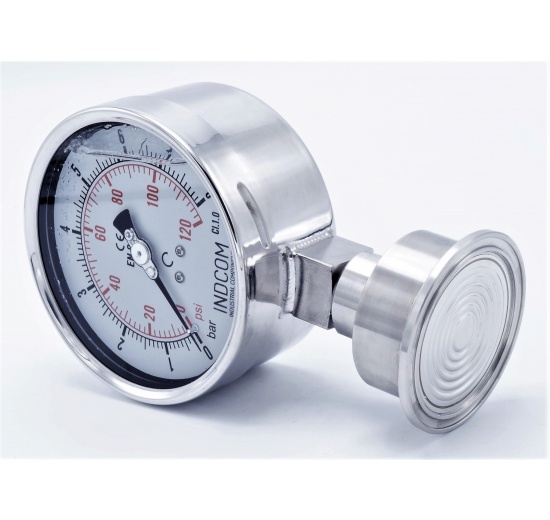

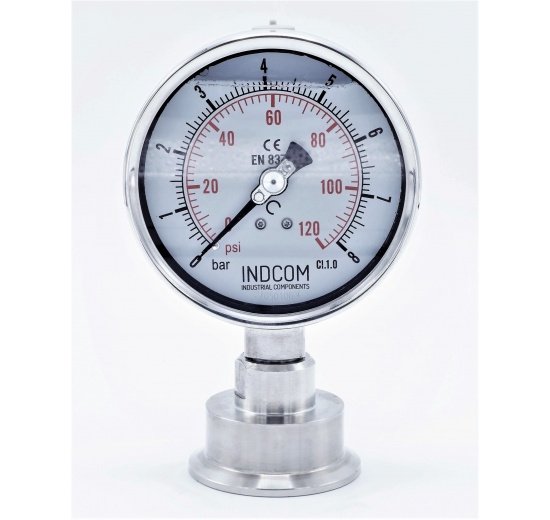

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676 , 100mm

Celonerezový tlakoměr s oddělovací membránou, 100mm 0-16 bar

Celonerezový tlakoměr s oddělovací membránou CLAMP DIN 32676 , 100mm
0-16 bar

Kód: PG221M-S1F-16
Hmotnost: 1,18 kg

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

Varianta

Počet kusů

2 485,00 Kč

Ceny jsou uváděné bez DPH

Chci nakupovat v EUR

SKLADEM

dotaz na technika

Základní informace

silně viskózní kapaliny
kapaliny s pevnými částicemi, sedimentující kaly
horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
agresivní kapaliny
v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

Vlastnosti tlakoměrů (manometrů) s oddělovací membránou

Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
Konektor je navařen metodou TIG.
Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
Skleněné průhledítko.
Spodní připojení: CLAMP DIN 32676 DN 50 (límeček 64 mm)
Rozměr číselníků: DN100
Rozsah měření: 0–10 bar
Stupnice: bar, černé písmo na bílém podkladu, nejmenší dílek 0,2 bar
psi, červené písmo na bílém podkladu, nejmenší dílek 5 psi
Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
Materiál oddělovací membrány: AISI 316L (1.4404)
Materiál těla CLAMP oddělovače : AISI 304 (1.4301)
Provozní teplota: –45 °C až +150 °C
Membrána navržena na tlakový rozsah: 0–60 bar
Plnící kapalina: dle požadavků zákazníka na aplikaci
Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
Jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Montáž celonerezového tlakoměru (manometru) s oddělovací membránou

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Oblasti použití

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
